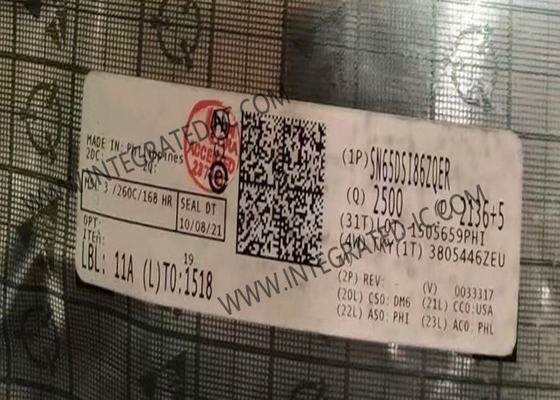

SN65DSI86ZQER 統合回路チップ ダブルチャネル DSI への埋め込みディスプレイポートブリッジ

SN65DSI86ZQER 統合回路チップ ダブルチャネル DSI への埋め込みディスプレイポートブリッジ

SN65DSI86ZQERの製品説明
SN65DSI86ZQER DSI to embedded DisplayPort (eDP) ブリッジは,2チャネルMIPI D-PHY受信機フロントエンド構成で,1チャネルあたり4レーンで動作する.レーンあたり5Gbps,最大入力帯域幅は12Gbpsこのブリッジは,MIPI DSIの18bpp RGB666と24bpp RGB888パケットを解読し,フォーマットされたビデオデータストリームを1.62 Gbps,2.16 Gbps,2.43 Gbps,2.7Gbps3.24Gbps,4.32Gbps,または5.4Gbps
SN65DSI86ZQERは,秒速60フレームでWQXGAに適しており,4Kと真のHD (1920 x 1080) 解像度で相当する120fpsで最大24bppで3Dグラフィックに対応しています.DSI と DisplayPort インターフェースのデータストリーム不一致に対応するために部分的なラインバッファリングが実装されています.

SN65DSI86ZQERの仕様

SN65DSI86ZQERの特徴
組み込みディスプレイポートTM (eDPTM) 1.4対応 1,2,または4レーンを1.62 Gbps (RBR),2.16 Gbps,2.43 Gbps,2.7 Gbps (HBR),3.24 Gbps,4.32 Gbps,または5.4 Gbps (HBR2) でサポートする.
MIPI® D-PHY バージョン 1.1 物理層フロントエンドとディスプレイシリアルインターフェース (DSI) バージョン 1 を実装する.02.00
1チャンネルあたり1,2,3または4つのD-PHYデータレーンで設定可能な2チャンネルDSI受信機,1レーンあたり最大1,5Gbpsで動作する
RGB666とRGB888フォーマットで18bppと24bppのDSIビデオパケットをサポート
60fpsの4K 4096 × 2304解像度で18bppの色,および60fpsの3DグラフィックスでWUXGA 1920 × 1200解像度に適しています (120fps相当)
MIPI フロントエンドは,単チャンネルまたは二チャンネル DSI 設定で設定できます
双チャンネル DSI 奇数,偶数,左,右操作モードをサポート
1.2VのVCC主電源と1.8VのデジタルI/O
低電源機能には,パネルリフレッシュとMIPI超低電源状態 (ULPS) サポートが含まれます.
ディスプレイポート・レーン・ポーラリティと割り当てを設定できる
外部参照クロック (REFCLK) による12MHz,19.2MHz,26MHz,27MHz,および38.4MHz周波数をサポートする
ESD値 ±4kV (HBM)
64ボールの5mm×5mm nFBGA (ZXH) で梱包
I2C設定可能
温度範囲: ∼40°Cから +85°C

SN65DSI86ZQERの用途
パソコンとノートPC
錠剤
小売自動化と決済
試験と測定
工場自動化と制御
