商品の詳細:
|
| 部分番号: | ACS711KEXLT-30AU | 帯域幅: | 100kHz |
|---|---|---|---|
| Current - Sensing: | 30A | Sensitivity: | 90mV/A |
| Voltage - Supply: | 3V ~ 5.5V | 電流 - 供給量 (最大): | 5.5mA |

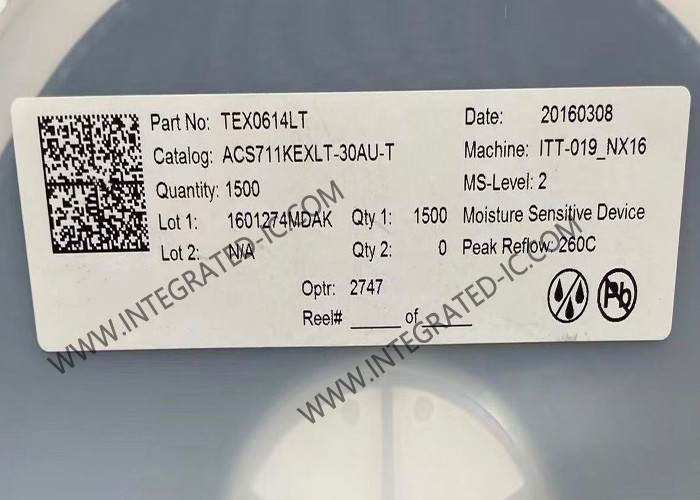

ACS711KEXLT-30AU センサー IC 30A ハール効果 直線電流センサー QFN12
ACS711KEXLT-30AUの製品説明
ACS711KEXLT-30AUは,<100Vの隔離用アプリケーションのためのオーバーローンの故障出力を持つホール効果線形電流センサーである.
ACS711KEXLT-30AUは,線形ホールセンサー回路から構成され,銅の伝導経路がダイの表面近くにある.この銅伝導経路を通る電流は,磁場を生成し,統合されたホールICによって感知され,比例電圧に変換されます.装置の精度は,磁気信号がホールトランスデューサーに近いので最適化されます.
ACS711KEXLT-30AUの仕様
|
測定用
|
AC/DC
|
|
センサータイプ
|
ハール効果
|
|
電流 - 感知
|
30A
|
|
チャンネル数
|
1
|
|
生産量
|
Ratiometric,電圧
|
|
敏感性
|
90mV/A
|
|
頻度
|
DC ~ 100kHz
|
|
線形性
|
±1%
|
|
精度
|
±5%
|
|
電圧 - 供給
|
3V~5.5V
|
|
応答時間
|
4.6μs
|
|
電流 - 供給量 (最大)
|
5.5mA
|
|
動作温度
|
-40°C ~ 125°C
|
|
極化
|
一方向
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
12-PowerWFQFN
|
|
供給者のデバイスパッケージ
|
12-QFN (3x3)
|
ACS711KEXLT-30AUの特徴
外部感知電阻は必要ない.単一パッケージソリューション
電力損失減少: 0.6 mΩ 内導体抵抗
低側電流と高側電流の経済的な検出
交流電流や直流電流に比例する出力電圧
- ±15.5 A と ±31 A 全尺度感知範囲
超電流 欠陥 トリップ 完全電流の100%でロック
低騒音アナログ信号経路
100kHz帯域幅
小規模な足跡,低プロフィールSOIC8とQFNパッケージ
3.0~5.5V 単一の電源操作
出力安定のための統合電静電シールド
精度のために工場製
非常に安定した出力オフセット電圧
磁気ヒステレシスゼロ
供給電圧からの比率出力
ACS711KEXLT-30AUの用途
ソーラー インバーターにおける負荷管理
個人移動におけるバッテリーと充電
短回路とオーバーパワー検出
ホワイト・グッズのモーターとポンプ制御
一般的な電源監視
