商品の詳細:
|
| 部分番号: | LT3755EMSE-2 | 出力数:: | 1 出力 |
|---|---|---|---|
| 出力電流:: | 10 A | 入力電圧 - マックス:: | 40V |
| 入力電圧 - Min:: | 4.5V | 動作周波数：: | 100kHz～1MHz |

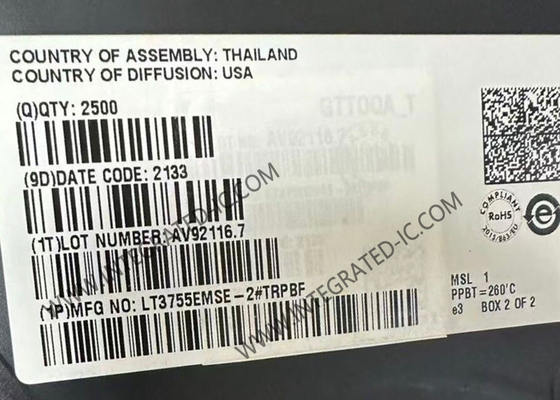

LT3755EMSE-2 統合回路チップ 4.5V から 40V LEDコントローラ MSOP-16 パッケージ
LT3755EMSE-2の製品説明
LT3755EMSE-2は,高電流LEDを駆動するための常流源として動作するように設計されたDC/DCコントローラである.15V電源固定周波数,電流モードのアーキテクチャは,幅広い供給および出力電圧で安定した動作をもたらします.地面参照電圧 FB ピンは,いくつかのLED保護機能の入力として機能します周波数調節ピンは,効率を最適化するために,ユーザが100kHzから1MHzまでの周波数をプログラムできるようにします.性能や外部部品のサイズ.
LT3755EMSE-2の仕様
|
|
1 出力 |
|
|
10A |
|
|
40V |
|
|
4.5V |
|
|
バック バック バック バック フライバック SEPIC |
|
|
100kHzから1MHz |
|
|
調節可能 |
|
|
- 40°C |
|
|
+ 125 C |
|
|
PWMディミング,開いたLED保護 |
|
入力電圧: |
4.5Vから40V |
|
チャンネル数: |
1 チャンネル |
|
供給電流 - マックス: |
1.7mA |
|
単位重量: |
100mg |
LT3755EMSE-2の特徴
30001 True Color PWMTM ディムニング
幅広く入力電圧範囲:4.5Vから40V
出力電圧 75V まで
常流と常電圧の調節
100mV 高横流感
ブースト,バックモード,バック-ブーストモード,SEPICまたはフライバックトポロジーでLEDを駆動する
調節可能な周波数: 100kHzから1MHz
オープンLED保護
ヒステレシスによるプログラム可能な低電圧ロックアウト
改善されたオープンLEDステータスピン (LT3755-2)
周波数同期 (LT3755-1)
PWM切断スイッチドライバー
CTRL ピンは アナログディミングを提供します
低切断電流: <1μA
プログラム可能なソフトスタート
熱強化16鉛QFN (3mm × 3mm) とMSOPパッケージ
AEC-Q100 自動車用途に適格
LT3755EMSE-2の応用
高出力LED
バッテリー充電器
正確な電流制限電圧調節器
他の供給品種
|
