商品の詳細:
|
| 部分番号: | ISOW7842DWER | 電圧 - 隔離: | 5000Vrms |
|---|---|---|---|
| データレート: | 100Mbps | 脈拍幅のゆがみ（最高）: | 4.7ns |
| 電圧 - 供給: | 3V~5.5V | 動作温度: | -40°C ~ 125°C |

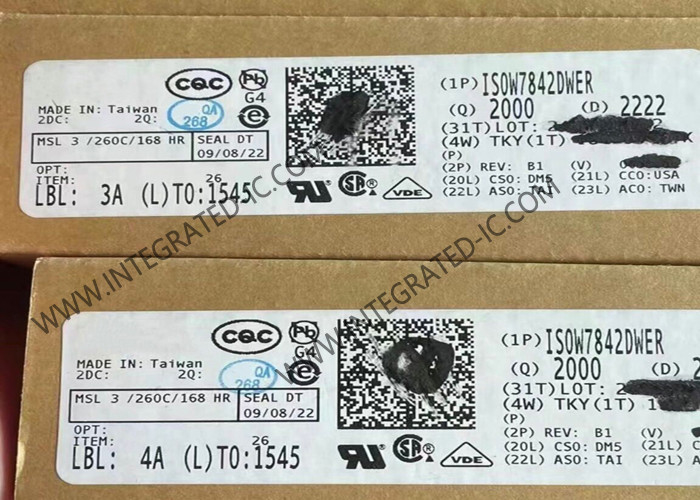

ISOW7842DWER 集積回路チップ 5000Vrms 四チャネルデジタルアイソレーター SOIC16
ISOW7842DWERの製品説明
ISOW7842DWERは高性能で4チャネル強化デジタルアイソレーターで 高効率の電源変換器が組み込まれています統合されたDC-DCコンバーターは,高効率で最大650mWの単一の電力を供給し,さまざまな入力および出力電圧構成に設定することができます.したがって,これらの装置は,空間制限の孤立設計では,別々の隔離電源の必要性を排除します.
ISOW7842DWERの仕様
| 部品番号: | ISOW7842DWER |
| SMD/SMT | |
| SOIC-16 | |
| 4 チャネル | |
| 一方向 | |
| 100 Mb/s | |
| 5000Vrms | |
| 容量結合,磁気結合 | |
| 5.5V | |
| 3V | |
| 51mA | |
| 13 ns | |
| - 40 °C | |
| + 125 °C | |
| 転送チャネル: | 2 チャネル |
| 最大落下時間: | 4 ns |
| 最大上昇時間: | 4 ns |
| Pd - エネルギー分散: | 1.02W |
| 製品タイプ: | デジタル・アイソレーター |
| パルス幅歪み | 600 PS |
| 逆チャンネル: | 2 チャネル |
ISOW7842DWERの特徴
• 100 Mbps のデータ 速さ
● 堅固な隔離壁
1kVRMS の稼働電圧で 100 年以上の寿命
〜5000 VRMS までの隔離評価
10kVPKまでの電波能力
±100 kV/μs 最低CMTI
• 統合された高効率のDC-DC変換器とオンチップトランスフォーマー
3Vから5.5V 幅広く入力される
制御可能な5Vまたは3.3V出力
・ 最大 0.65W の出力
5Vから5V,5Vから3.3V:可用負荷電流 ≥130mA
● 3.3 V から 3.3 V:利用可能な負荷電流 ≥ 75 mA
● 3.3 V から 5 V:利用可能な負荷電流 ≥ 40 mA
• 軽い起動で突入電流を制限する
• 過負荷と短回路防止
• 熱停止
• デフォルト出力: 高値と低値のオプション
• 低発散遅延: 13 ns Typ (5V電源)
• 強力な電磁相容性 (EMC)
システムレベルのESD,EFT,および電波抵抗
断熱壁を越えて接触放出保護
低排出量
• 16ピンのワイドSOICパッケージ
● 温度範囲を拡大: 40°C から +125°C
ISOW7842DWERの応用
• 産業自動化
• 運動制御
• ネットワークインフラ
• 医療用 機器
• 試験と測定
