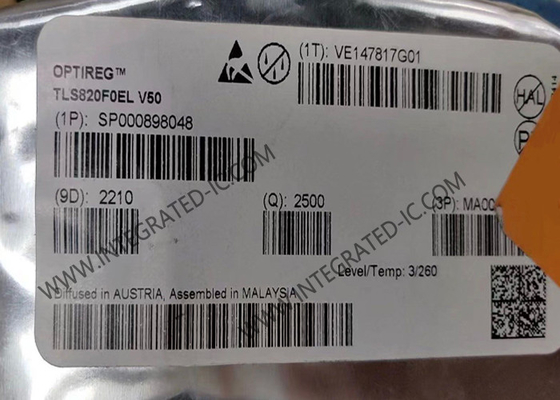

TLS820F0EL 統合回路チップ 高性能低脱出線形電圧調節器 5V電源用

TLS820F0EL 統合回路チップ 高性能低脱出線形電圧調節器 5V電源用

TLS820F0ELの製品説明
TLS820F0ELは,PG-SSOP-14パッケージの5V供給のための高性能非常に低脱出線形電圧調節器である.

3Vから40Vの入力電圧範囲とわずか40μAの非常に低い静止状態で,これらの調節器は,自動車またはバッテリーに永久に接続された他の供給システムに完全に適していますTLS820F0 V50は,出力電圧の精度が2%で,最大出力電流は200mAまで提供します.

新しいループコンセプトは,出力1μFの小さなセラミックコンデンサータを1つ必要とする一方,高速な調節と非常に良い安定性を組み合わせています.100mA未満の電流では,装置は非常に低い典型的脱出電圧をわずか70mVにします.稼働範囲は入力電圧3V (拡張稼働範囲) から開始されます.これは,TLS820F0 V50は,クランキング状態中に動作する必要がある自動車システムを供給するのに適しています..

出力電圧はリセット機能によって監視されます. 低電圧リセット,電源オン時の遅延リセット,調整可能な低リセットドレッホを含む. さらに,柔軟なタイミングのウォッチドッグ回路が組み込まれていて,マイクロコントローラーの動作を監視しています.出力電流の制限と高温停止は,デバイスを即時の損傷から保護するために実装されています.

TLS820F0ELの仕様

TLS820F0ELの特徴
幅広く入力電圧範囲 3.0Vから40V
固定出力電圧 5V
出力電流 200mAまで
出力電圧精度 ≤ ± 2 %
超低電流消費 40 μA
非常低脱出電圧 70 mV @ 100 mA
1 μFのセラミック出力コンデンサで安定している
2 プログラム可能な遅延時間 8. 5 ms/ 16. 5 ms
調整可能なリセットスロージングル 2.50 V まで
ウォッチドッグ 柔軟なタイミングと 依存する電流の無効化:
16 ms / 32 ms / 48 ms / 96 ms,IQ > 5.5 mAで活性化)
起動,低電圧リセット,高温停止
出力電流制限
広い温度範囲
グリーン製品 (RoHS対応)
AEC資格
PG-SSOP-14

TLS820F0ELの適用
自動車用一般用ECU
SBC や DCDC が使用されていない小さなECU
2次供給 (ECU) (例えば CAN)
ダッシュボード,クラスター,気候制御,燃料ポンプ,ADAS
自動車用48V電池管理システム (BMS)
自動車用バッテリー管理システム (BMS)
自動車用高圧電池管理システム (BMS)
自動車用主電源配送装置
