CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数

CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数
CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数 CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数

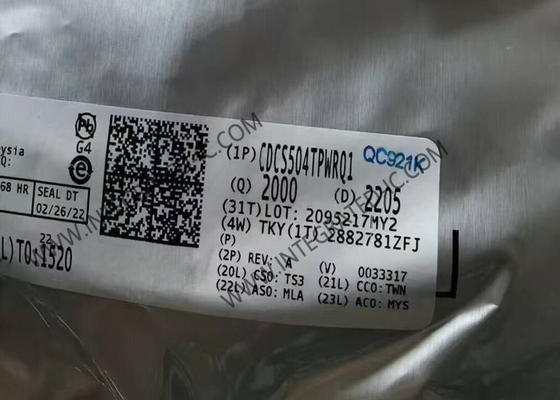

大画像 :  CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数

商品の詳細:
起源の場所: CN
ブランド名: Original Factory
証明: Lead free / RoHS Compliant
モデル番号: CDCS504TPWRQ1
お支払配送条件:
最小注文数量: 10
価格: Contact for Sample
パッケージの詳細: 8-TSSOP
受渡し時間: 3~5 営業日
支払条件: T/T
供給の能力: 日あたり1万個

CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数

記述
部分番号: CDCS504TPWRQ1 回路数: 1
インプット:アウトプット: 1:1 頻度 - 最大: 108 MHz
電圧 - 供給: 3V~3.6V 動作温度: -40°C ~ 105°C

CDCS504TPWRQ1 集積回路チップ LVCMOS 入力クロックバッファ 選択可能な周波数倍数



CDCS504TPWRQ1の製品説明
CDCS504TPWRQ1デバイスは,選択可能な周波数倍数を持つLVCMOS入力クロックバッファーである.

CDCS504TPWRQ1には出力ポインがあります

装置は,入力時に3.3VのLVCMOS信号を受け入れます.

入力信号は,出力周波数が入力周波数に等しいか,または4倍になる段階ロックループ (PLL) によって処理される.

これにより,デバイスは2MHzから108MHzの間の出力周波数を生成することができる.

CDCS504TPWRQ1デバイスは3.3V環境で動作する.

40°Cから105°Cの温度で動作する特徴があり,8ピンTSSOPパッケージで提供されています.



CDCS504TPWRQ1の製品属性

タイプ

マルチプリキュア

回路数

1

インプット:アウトプット

1:1

差分 - 入力:出力

いやいや

インプット

LVCMOS

生産量

LVCMOS

頻度 - 最大

108 MHz

電圧 - 供給

3V~3.6V

動作温度

-40°C ~ 105°C

マウントタイプ

表面マウント

グレード

自動車



CDCS504TPWRQ1の特徴
自動車用用途に適している
AEC-Q100 試験ガイドライン 次の結果:
装置の温度グレード2:環境動作温度範囲40°Cから105°C
装置 HBM ESD分類レベル H2
デバイスCDMESD分類レベルC3B
簡単 に 使える 時計 発電 装置 の 家族 の 一部
選択可能な出力周波数を持つクロック増倍器
1 つの外部制御ピンで x1 または x4 の間で選択可能な周波数倍数
コントロールピンで出力を無効にする
単一の3.3V装置の電源
広範囲の温度帯: 40°C~105°C
低容量 8ピンTSSOP パッケージ
CDCS504-Q1 を使ってWEBENCH® パワー デザイナーでカスタム デザインを作成します



CDCS504TPWRQ1の応用
時計 掛け算 を 要求 する 自動車 用途
