商品の詳細:
|
| Part Number: | IRS2181STRPBF | タイプ: | 高側の低側 |
|---|---|---|---|
| Number of Outputs: | 2 Output | 出力電流: | 1.9 A |
| Pd - Power Dissipation: | 625 mW | 作動の供給の流れ: | 240 uA |
| ハイライト: | IRS2181STRPBF,IRS2181STRPBF 統合回路チップ,600V ゲートドライバーIC |
||

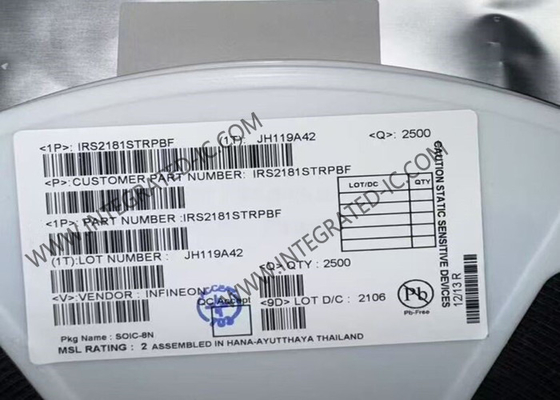

IRS2181STRPBF 集積回路チップ 600V 高側および低側ゲートドライバーIC SOIC8
IRS2181STRPBFの製品説明
IRS2181STRPBFは,IGBTとMOSFET用の8 Lead SOICパッケージで典型的な1.9A源と2.3Aシンク電流を有するEiceDRIVERTM 600 V高低サイドゲートドライバICである.
IRS2181STRPBFの仕様
|
駆動式構成
|
ハーフブリッジ
|
|
チャンネルタイプ
|
独立
|
|
運転手数
|
2
|
|
ゲートタイプ
|
IGBT,MOSFET (Nチャンネル)
|
|
電圧 - 供給
|
10V~20V
|
|
論理電圧 - VIL,HIV
|
0.8V,2.5V
|
|
電流 - ピーク出力 (源,シンク)
|
1.9A,2.3A
|
|
入力タイプ
|
逆転しない
|
|
高横電圧 - マックス (ブートストラップ)
|
600V
|
|
昇降時間 (種類)
|
40インチ 20インチ
|
|
動作温度
|
-40°C ~ 150°C (TJ)
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
8-SOIC (0.154",3.90mm 幅)
|
|
供給者のデバイスパッケージ
|
8-SOIC
|
IRS2181STRPBFの特徴
ブートストラップ操作用に設計された浮遊チャンネル
+600Vまで完全稼働
負の電圧に耐える,dV/dt 抵抗性
ゲート駆動電源範囲は10Vから20V
両方のチャネルの低電圧ロック
3.3Vと5Vのインプット・ロジック対応
両方のチャネルでマッチングされた伝播遅延
ロジックと電源の接地 +/- 5Vオフセット
より良いノイズインシデントのために,より低い di/dt ゲートドライバー
出力源/沈み電流能力 1.4A/1.8A
IRS2181STRPBFの申請について
