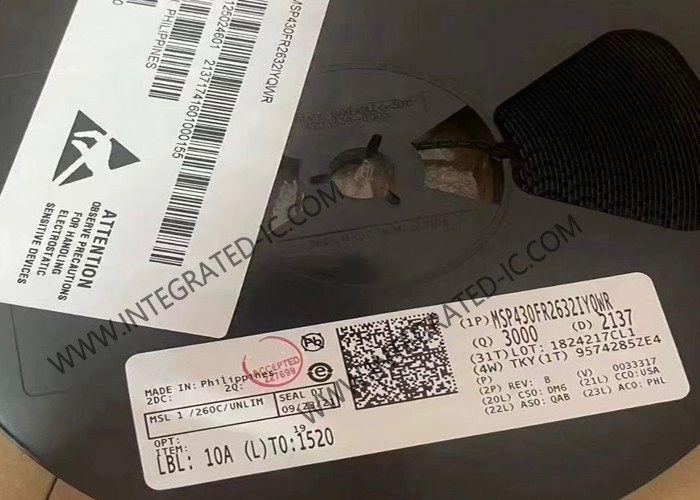

MSP430FR2632IYQWR マイクロコントローラー MCU 16-ビット 16MHz 容量タッチ MCU 24-UFBGA

MSP430FR2632IYQWR マイクロコントローラー MCU 16-ビット 16MHz 容量タッチ MCU 24-UFBGA

MSP430FR2632IYQWRの製品説明
MSP430FR2632IYQWRは,ボタン,スライダー,ホイール,近接アプリケーションのためのCapTIvateTMタッチ技術を搭載した容量感触センサーのための超低電力MSP430TMマイクロコントローラです.CapTIvate技術搭載のMSP430 MCUは,市場で最も統合され,自律的な容量感触ソリューションで,低電力で高い信頼性とノイズインシデンスを提供します.容量感触技術により,最大限の柔軟性のために,同じ設計の同時自容性および相互容量電極がサポートされます.MSP430FR2632IYQWRCAPTIvate技術搭載のMCUは厚いガラスを通って動作する.湿や油っぽ,汚い環境を含む厳しい環境で動作するプラスチック,金属,木材の囲み.

MSP430FR2632IYQWRの製品特性

MSP430FR2632IYQWRの特徴
CapTIvateTM技術 容量感触
パフォーマンス
4つの同時スキャンによる高速電極スキャン
高解像度のスライダーを 1024 点までサポートする
接近感知
信頼性
電力線,RF,その他の環境騒音に対する免疫が向上する
内蔵スペクトル,自動チューニング,ノイズフィルタリング,デボウンシングアルゴリズム
信頼性の高いタッチソリューションを可能にします. 10VのRMS共通モードノイズ,4kVの電気快速トランジエントと15kVの静電放電を可能にします. IEC‐61000-4-6,IEC‐61000-4-4,IEC‐61000-4-2 に準拠する
電気設計を簡素化するためにRF排出量を減らす
メタルの触覚と水の拒絶設計のサポート
柔軟性
最大16個の自己電容電極と64個の相互電容電極
同じ設計の自己電容電極と相互電容電極を混ぜ合わせる
マルチタッチ機能をサポート
容量検出の幅広く,電極の幅が0~300pF
低電力
< 5 μA 4 つのセンサーで触覚状態
覚醒状態の機械は,CPUが眠っている間に電極スキャンを許可する.
環境補償,フィルタリング,および限界検出のためのハードウェア加速
使いやすさ
CapTIvate デザインセンター PC GUI は,エンジニアがコードを書く必要なく,リアルタイムで容量ボタンを設計し調整できるようにします
ROM の CapTIvate ソフトウェア ライブラリ は,クライアント アプリケーション に 十分な FRAM を 提供 し ます
組み込みマイクロコントローラ
16 ビット RISC アーキテクチャ
時計は16MHzまでの周波数に対応する
3.6Vから1.8Vまでの広い電源電圧範囲 (最低電源電圧はSVSレベルによって制限される.SVS仕様を参照)
最適化された超低消費電力のモード
アクティブモード:126 μA/MHz (典型)
待機状態: <5 μA 4 つのセンサーで触覚状態
LPM3.5 リアルタイムクロック (RTC) カウンター 32768-Hz クリスタル: 730 nA (典型)
シャットダウン (LPM4.5): 16 nA (典型)
高性能アナログ
8チャネル10ビットアナログ・デジタル変換器 (ADC)
内部の1.5-V参照
試料と保持 200 ksps
強化された連続通信
2つの強化された汎用シリアル通信インターフェイス (eUSCI_A) がUART,IrDA,SPIをサポート
1つのeUSCI (eUSCI_B) はSPIとI2Cをサポートしている
インテリジェントデジタル周辺機器
4つの16ビットタイマー
2つのタイマーで3つのキャプチャ/比較レジスタ (Timer_A3)
2つの計時器でそれぞれ2つの記録/比較 (計時器_A2)
CapTIvate テクノロジーに関連付けられた 16 ビットタイマー
16 ビットRTC
16 ビット回転冗長性チェック (CRC)
低功率フェロ電磁 RAM (FRAM)
15.5KB までの非揮発性メモリ
内蔵エラー修正コード (ECC)
設定可能な書き込み保護
プログラム,常数,およびストレージの統一メモリ
1015 書き込みサイクルの耐久性
放射線耐性,磁性のない
FRAMとSRAMの比率は高さ:1
時計システム (CS)
チップ上の32kHz RCオシレーター (REFO)
チップ内 16MHz デジタル制御オシレーター (DCO) 周波数ロックループ (FLL)
±1%の精度で,室温でのチップ上の参照
チップ上の非常に低周波の10kHzオシレーター (VLO)
チップ上の高周波調節振動器 (MODOSC)
外部32kHzの結晶振動器 (LFXT)
1から128までのプログラム可能なMCLKプレスカラー
1,2,4または8のプログラム可能なプレスカラーを持つMCLKから派生したSMCLK
一般的な入力/出力およびピン機能
TSSOP-32 パッケージの合計19のI/O
16の中断ピン (P1とP2) が低電源モードからMCUを目覚めさせる
