商品の詳細:
|
| 部分番号: | ADN4694EBRZ | 議定書: | 分岐LVDS |
|---|---|---|---|
| タイプ: | トランシーバー | データレート: | 100Mbps |
| 電圧 - 供給: | 3.3V | 動作温度: | -40°C ~ 85°C |

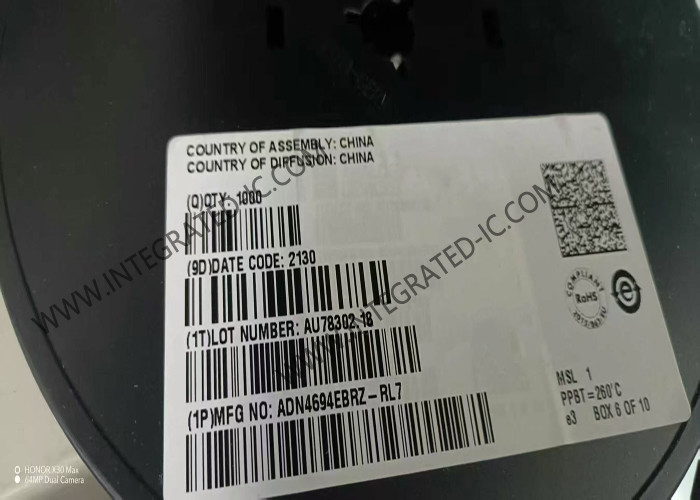

ADN4694EBRZ 統合回路チップ 100Mbps 高速M-LVDSトランシーバー SOIC8
ADN4694EBRZの製品説明
ADN4694EBRZは多点低電圧差信号 (M-LVDS) トランシーバー (ドライバと受信機ペア) で,最大100 Mbps (50 MHz) で動作できる.ドライバーの出力にスローレート制御が実装されています.受信機は,1Vから3.4Vの共通モード電圧範囲で50mVの差入でバス状態を検知します. バスピンに15kVまでのESD保護が実装されています.
ADN4694EBRZの仕様
| 部品番号: | ADN4694EBRZ |
| 高速M-LVDSトランシーバー | |
| 1 運転手 | |
| 1 受信機 | |
| 100 Mb/s | |
| LVDS | |
| 3.6V | |
| 3V | |
| - 40 °C | |
| + 85 °C | |
| SMD/SMT | |
| SOIC-8 | |
| ESD 保護 | |
| 入力電圧 - マックス: | 2V |
| 入力電圧 - Min: | 800 mV |
| 最大出力電圧: | 650 mV |
| 稼働電流: | 16mA |
| 稼働電源電圧: | 3.3V |
| Pd - エネルギー分散: | 94 mW |
| 製品タイプ: | LVDSインターフェースIC |
| 増殖遅延時間: | 6 ns |
ADN4694EBRZの特徴
多点LVDSトランシーバー (低電圧差信号ドライバーと受信機ペア)
スイッチレート: 100 Mbps (50 MHz)
サポートされたバス負荷: 30 Ω から 55 Ω
2種類の受信機を選択する
- 2型 (ADN4694E/ADN4695E): オープン・サーキットとバス・アイドル・ファール・セーフの100mVのスロージック・オフセット
M-LVDSのTIA/EIA-899規格に適合する
M-LVDS バスにおける障害のない電源開機/電源停止
ドライバーの出力時の制御された移行時間
共通モード範囲: −1Vから+3.4V,地面騒音の2Vとの通信を可能にする
ADN4694EBRZの用途
バックプレーンとケーブルによる多点データ送信
多点時計分布
低電力,高速な代替 RS-485 リンク
ネットワークと無線ベースステーションのインフラ
