商品の詳細:
|
| 部分番号: | SPC563M64L5COAR | 中心:: | e200z335 |
|---|---|---|---|
| プログラム記憶容量:: | 1.5 MB | データRAMのサイズ:: | 94 kb |
| データ・バス幅:: | 32ビット | ADCの解像度:: | 2 x 8 bit/10 bit/12ビット |

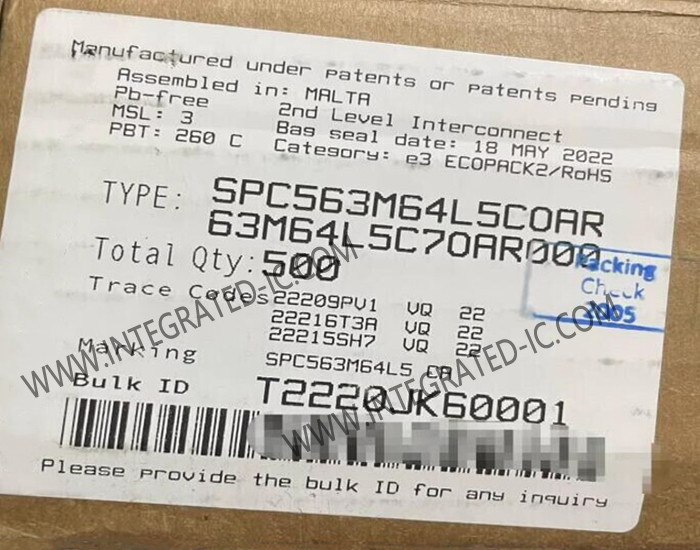

SPC563M64L5COAR マイクロコントローラー MCU 32ビットパワーアーキテクチャー MCU オートモビルのパワートレイン用
SPC563M64L5COARの製品説明
SPC563M64L5COAR 32-bit automotive microcontrollers are a family of System-on-Chip (SoC) devices that contain many new features coupled with high performance 90 nm CMOS technology to provide substantial reduction of cost per feature and significant performance improvementこの自動車用コントローラファミリーの先進的でコスト効率の良いホストプロセッサコアは,Power Architecture®技術に基づいています.このファミリーには,組み込みアプリケーションにアーキテクチャの適合を向上させる拡張機能が含まれています.デジタル信号処理 (DSP) の追加の命令サポートを含み,拡張されたタイムプロセッサユニット,拡張されたキューア付アナログからデジタル変換器などの技術を統合しています.コントローラーエリアネットワーク改良されたモジュール型入力出力システムです.これは今日の低端パワートレインアプリケーションにとって重要です.デバイスは,最大94KBのオンチップ SRAMと最大1KBのメモリ階層を1つ持っている..5 MBの内部フラッシュメモリ.デバイスには,校正のための外部バスインターフェイス (EBI) も搭載されている.
SPC563M64L5COARの仕様
|
|
e200z335 |
|
|
1.5 MB |
|
|
94kB |
|
|
32ビット |
|
|
2 x 8ビット/10ビット/12ビット |
|
|
80 MHz |
|
|
105 I/O |
|
|
5V |
|
|
5V |
|
|
- 40°C |
|
|
+ 125 C |
|
単位重量: |
1.290g |
SPC563M64L5COARの特徴
シングルエシジョン,32ビットパワーアーキテクチャー®Book E対応 e200z335 CPUコア複合
コードサイズ削減のための変数長エンコーディング (VLE) の強化が含まれます
32チャネルダイレクトメモリ アクセス コントローラー (DMA)
割り込み制御器 (INTC) 364 つの選択可能な優先度の割り込み源を処理できる: 191 つの周辺割り込み源,8 つのソフトウェア割り込みと 165 つの予約された割り込み.
周波数調節相鎖ループ (FMPLL)
校正外部バスインターフェイス (EBI) (1)
システム統合ユニット (SIU)
フラッシュコントローラ付きのチップ上のフラッシュで最大1.5MB
単サイクル フラッシュ アクセス @80 MHz のフーチ アクセラレータ
94 Kbyte までのチップ内静的 RAM (最大 32 Kbyte のスタンバイ RAM を含む)
ブートアシストモジュール (BAM)
32チャネル第2世代拡張タイムプロセッサユニット (eTPU)
32つの標準eTPUチャンネル
コード効率と柔軟性を高めるためのアーキテクチャの強化
16チャネル拡張モジュール式入力出力システム (eMIOS)
強化された並列アナログからデジタル変換器 (eQADC)
減量フィルター (eQADCの一部)
シリコン型温度センサー
2 デセリアル シリアル 周辺インターフェイス (DSPI) モジュール (マイクロ秒バスと互換性)
LIN に対応する 2 つの強化されたシリアル通信インターフェイス (eSCI) モジュール
2 CAN 2.0B をサポートするコントローラエリアネットワーク (FlexCAN) モジュール
IEEE-ISTO 5001-2003 規格によるネクサスポートコントローラー (NPC)
IEEE 1149.1 (JTAG) サポート
Nexus インターフェース
チップ上の電圧調節器で,5Vの外部源から1.2Vと3.3Vの内部電源を供給する.
