商品の詳細:
|
| 部分番号: | WM8974CGEFL | 決議: | 24ビット |
|---|---|---|---|
| ADCs/DACsの数: | 1 / 1 | S/N比,ADCs/DACs (db) タイプ: | 94 / 98 年 |
| 電圧-供給、アナログ: | 2.5V | 3.6V | 電圧-供給、デジタル: | 1.71V ~ 3.6V |

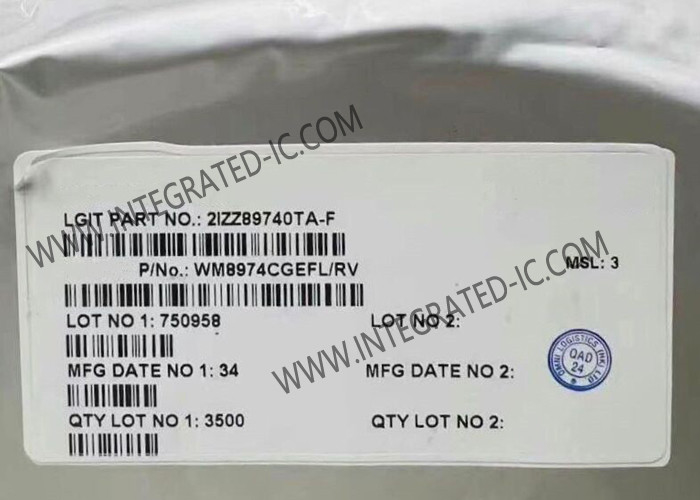

WM8974CGEFL 統合回路チップ モノCODEC スピーカードライバー QFN24 オーディオCODEC
WM8974CGEFLのプロダクト説明
WM8974CGEFLは,デジタル静止カメラまたはデジタル音声レコーダーなどの携帯アプリケーションのために設計された低電力,高品質のモノCODECです. WM8974CGEFLは,供給電圧で2.5から3.6Vで動作します.,デジタル電源は電力を節約するために1.71Vまでの電圧で動作できるが,スピーカーとモノ出力は,必要に応じて出力力を増加させる最大5Vの別々の電源を使用する.
WM8974CGEFLの仕様
|
タイプ
|
音声
|
|
解像度 (ビット)
|
24b
|
|
ADC / DAC の数
|
1 / 1
|
|
シグマ・デルタ
|
そうだ
|
|
S/N比,ADCs/DACs (db) タイプ
|
94 / 98 年
|
|
電圧 - 供給,アナログ
|
2.5V~3.6V
|
|
電圧 - 電源,デジタル
|
1.71V ~ 3.6V
|
|
動作温度
|
-40°C ~ 85°C
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
24-VFQFN 露出パッド
|
|
供給者のデバイスパッケージ
|
24KFN (4x4)
|
WM8974CGEFLの特徴
モノコード:
音声サンプル速度:811 について02516歳 22歳0524歳 32歳 44歳148kHz
DAC SNR 98dB,THD -84dB (A-weighted @ 8 48ks/s)
ADC SNR 94dB,THD -83dB (A-weighted @ 8 48ks/s)
チップ内ヘッドフォン/スピーカードライバーと"キャップなし"接続
- 16V / 3.3V SPKVDD に 40mW の出力
- BTLスピーカードライブ 0.9W 8V / 5V SPKVDD
追加MONOライン出力
複数のアナログまたは"Aux"入力,およびアナログバイパス
マイクプレアンプ:
微分式または単端マイクインターフェース
- プログラム可能な前増幅
- 共同モード拒絶の偽差入力
- プログラム可能なALC/ノイズゲート ADC経路で
低ノイズバイアス 電子マイク
他 の 特徴
5バンドのEQ (録音または再生経路)
デジタル再生制限器
プログラム可能なADCハイパスフィルター (風騒音削減)
プログラム可能なADCノッチフィルター
チップ上のPLL
低電源,低電圧
- 2.5Vから3.6V (デジタル:1.71Vから3.6V)
- 電源消費 < 10mA 全電源 48k/s モード
4x4x0.9mm 24鉛QFNパッケージ
WM8974CGEFLの適用について
デジタル静止カメラオーディオCODEC
ワイヤレスVoIPおよび他の通信ハンドセット/ヘッドセット
ポータブルオーディオレコーダー
一般用途低電力オーディオCODEC
