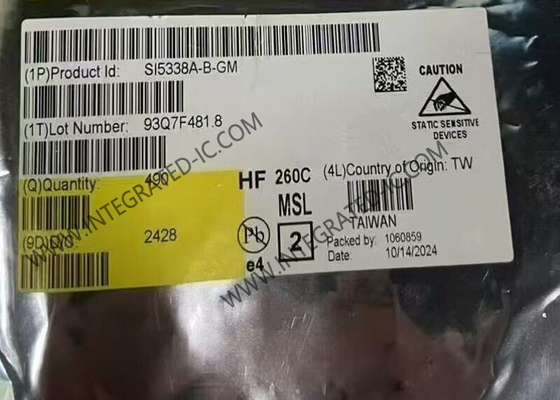

SI5338A-B-GM 集積回路チップ 710MHz 低ジッタークロックジェネレーター IC QFN24

SI5338A-B-GM 集積回路チップ 710MHz 低ジッタークロックジェネレーター IC QFN24

SI5338A-B-GMの製品説明

SI5338A-B-GMは,デバイスの4つの出力ドライバのそれぞれで任意の周波数を合成できる高性能低ジッタークロックジェネレーターです.
SI5338A-B-GMは,0ppmの精度で4つの独立した時計を生成することを可能にします.各出力時計は,さまざまな信号形式と供給電圧をサポートするために独立して構成できます.
SI5338A-B-GMは,スペースを節約する4x4mmQFNパッケージで低ジッター周波数合成を提供します.デバイスは,I2C/SMBus互換性シリアルインターフェイスを通じてプログラム可能で,1つの1階から操作をサポートします.82 について5,または3.3Vのコア供給.

SI5338A-B-GMの仕様

SI5338A-B-GMの特徴

低出力MultiSynthTM技術により 4 つのディフェリエンシャル出力ドライバで任意の周波数で独立した合成が可能になります
PCIe Gen 1/2/3/4 共通クロックと Gen 3 SRNS に準拠する
高度な設定可能な出力ドライバ,最大4つの差出力,8つの単端クロック出力,または両者の組み合わせ
0.7ps RMS 型の低相振動
高精度合成は,すべての出力において真なるゼロppm周波数精度を可能にします
柔軟な入力基準:
外側の結晶: 8~30MHz
CMOS入力: 5〜200 MHz
SSTL/HSTL入力: 5〜350 MHz
ディフェリエンシャル入力: 5~710 MHz
独立して構成可能な出力では,任意の周波数やフォーマットに対応します.
LVPECL/LVDS:0.16から710MHz
HCSL:0.16から250MHz
CMOS:0.16から200MHz
SSTL/HSTL:0.16から350MHz
ドライバー1台あたりの独立した出力電圧: 1.51 について82 について5,または 3.3 V
優れたPSRRを持つ単一供給コア:82 について53,3V
独立周波数増減機能は,1ppmのステップで不具合の周波数調整を可能にします
各出力ドライバの独立相調整で<20psのステップの精度
任意の出力に対して高度に設定可能な拡散スペクトル (SSC):
5 MHz から 350 MHz の任意の周波数
差異は0.5から5.0%
33kHzから63kHzまでの任意の調節率
外部フィードバックモードはゼロ遅延モードを可能にします
鎖の喪失と信号アラームの喪失
I2C/SMBus対応インターフェース
プログラミングソフトは使いやすい
小型: 4 x 4 mm,24QFN
低電源: 45 mA のコア供給タイプ
広範囲の温度: 40 °Cから +85 °C

SI5338A-B-GM の応用
イーサネットスイッチ/ルーター
PCIe Gen1/2/3/4
ビデオ/オーディオ放送のタイミング
プロセッサとFPGAクロッキング
任意の周波数時計変換
MSAN/DSLAM/PON
ファイバーチャネル,SAN
テレコムラインカード
1GbEと10GbE
