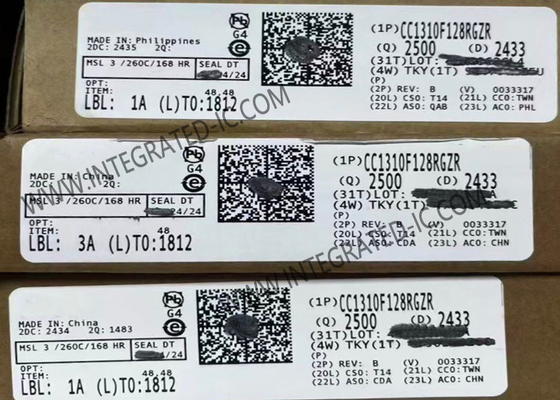

CC1310F128RGZR マイクロコントローラ MCU SimpleLinkTM 32ビットアームコーテックス-M3 サブ-1 GHz 無線MCU

CC1310F128RGZR Microcontroller MCU Simplelink™32ビットARM Cortex-M3 Sub-1 GHzワイヤレスMCU

cc1310f128rgzrのproeuct説明
CC1310F128RGZRデバイスは、Texas Instruments™の費用対効果の高い超低電力、Sub-1 GHz RFデバイスです。このプラットフォームは、Wi-Fi®、Bluetooth®低エネルギー、Sub-1 GHz、イーサネット、Zigbee®、スレッド、およびホストMCUで構成されています。これらのデバイスはすべて、単一のコアソフトウェア開発キット（SDK）とリッチツールセットを使用して、一般的で使いやすい開発環境を共有しています。 SimpleLinkプラットフォームの1回限りの統合により、ユーザーはポートフォリオからデバイスの任意の組み合わせを設計に追加でき、設計要件が変更されたときに100％のコードの再利用を可能にします。

CC1310F128RGZRの仕様

CC1310F128RGZRの特徴
マイクロコントローラー
強力なARM®Cortex®M3プロセッサ
EEMBCCoreMark®スコア：142
EEMBC ULPBENCH™スコア：158
最大48mHzまでのクロック速度
32kb、64kb、および128kbのシステム内プログラマブルフラッシュ
キャッシュ用の8kbのSRAM
（または汎用ラムとして）
20kbの超低漏れSRAM
2ピンCJTAGおよびJTAGデバッグ
オーバーエア（OTA）アップデートをサポートします
超低電力センサーコントローラー
システムの残りの部分から自律的に実行できます
16ビットアーキテクチャ
コードとデータのための2kbの超低漏れSRAM
の一部を配置する効率的なコードサイズアーキテクチャ
ROMのTi-rtos、ドライバー、およびブートローダー
ROHS準拠のパッケージ
7-mm×7 mm RGZ VQFN48（30 GPIOS）
5 mm×5 mm RHB VQFN32（15 GPIOS）
4-mm×4-mm RSM VQFN32（10 GPIOS）
周辺機器
すべてのデジタル周辺ピンは、任意のGPIOにルーティングできます
4つの汎用タイマーモジュール
（8つの16ビットまたは4つの32ビットタイマー、それぞれPWM）
12ビットADC、200 ksamples/s、8チャンネルアナログMux
連続時間コンパレータ
超低電力クロックされたコンパレータ
プログラム可能な現在のソース
uart
2×SSI（SPI、マイクロワイヤー、TI）
i2c、i2s
リアルタイムクロック（RTC）
AES-128セキュリティモジュール
真の乱数ジェネレーター（TRNG）
8つの静電容量センシングボタンのサポート
統合温度センサー
外部システム
オンチップ内部DC/DCコンバーター
Simplelink™CC1190レンジエクステンダーとのシームレスな統合
低電力
広い供給電圧範囲：1.8〜3.8 v
Rx：5.4 Ma
+10 dBmでTx：13.4 Ma
アクティブモードMCU 48 MHzランニングコアマーク：2.5 Ma（51 µA/MHz）
Active-ModeMCU：48.5 Coremark/Ma
24 MHzのアクティブモードセンサーコントローラー：
0.4 MA + 8.2 µA/MHz
センサーコントローラー、1つの12ビットADCサンプリングを実行する1秒ごとに1つのウェイクアップ：0.95 µA
スタンバイ：0.7 µA（RTCランニングとRAMおよびCPU保持）
シャットダウン：185 NA（外部イベントの目覚め）
RFセクション
優れた受信機の感度 - 長距離モードを使用した124 dBM、50 kbpsで–110 dBm
優れた選択性（±100 kHz）：56 dB
優れたブロッキングパフォーマンス（±10 MHz）：
90 dB
+15 dBmまでのプログラム可能な出力電力
シングルエンドまたは微分RFインターフェイス
世界中の無線周波数規制のコンプライアンスを対象とするシステムに適しています
ETSI EN 300 220、EN 303 204（ヨーロッパ）
FCC CFR47パート15（米国）
arib std-t108（日本）
ワイヤレスM-Bus（EN 13757-4）およびIEEE®802.15.4GPhy
ツールと開発環境
フル機能および低コストの開発キット
さまざまなRF構成の複数の参照設計
パケットスニファーPCソフトウェア
センサーコントローラースタジオ
Smartrf™スタジオ
Smartrfフラッシュプログラマー2
ARM用のIAR埋め込みワークベンチ®
Code Composer Studio™（CCS）IDE
CCS Uniflash

CC1310F128RGZRのアプリケーション
315-、433-、470-、500-、779-、868-、915-、920-MHz ISMおよびSRDシステム
50 kHz〜5 mHzチャネル間隔を持つ低電力ワイヤレスシステム
ホームアンドビルディングオートメーション
ワイヤレスアラームおよびセキュリティシステム
産業用監視と制御
スマートグリッドと自動メーターの読み取り
ワイヤレスヘルスケアアプリケーション
ワイヤレスセンサーネットワーク
アクティブなRFID
IEEE 802.15.4g、IP対応のスマートオブジェクト（6lowpan）、ワイヤレスMバス、KNXシステム、Wi-Sun™、および専有システム
エネルギーハーベストアプリケーション
電子棚ラベル（ESL）
長距離センサーアプリケーション
ヒートコストアロケーター
