商品の詳細:
|
| 部品番号: | STM32L151CBT6ATR | 中心:: | アーム コーテックス M3 |
|---|---|---|---|
| プログラム記憶容量:: | 128kB | データ・バス幅:: | 32ビット |
| ADCの解像度:: | 12ビット | 最高のクロック周波数:: | 32 MHz |

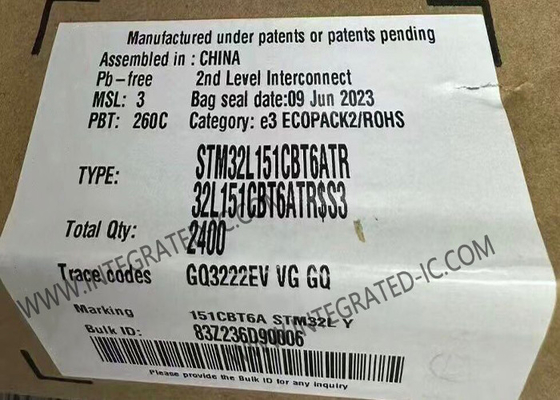

STM32L151CBT6ATR マイクロコントローラー MCU 超低電力32ビットARMコーテックス-M3 MCU
STM32L151CBT6ATRの製品説明
The ultra-low-power STM32L151CBT6ATR devices incorporate the connectivity power of the universal serial bus (USB) with the high-performance ARM® Cortex®-M3 32-bit RISC core operating at a frequency of 32 MHz (33.3 DMIPS),メモリ保護ユニット (MPU),高速内蔵メモリ (Flashメモリ最大128Kbytes RAM最大32Kbytes) と2つのAPBバスに接続された拡張I/Oと周辺機器の幅広い範囲.
STM32L151CBT6ATRの仕様
|
|
ARM コルテックス M3 |
|
|
128kB |
|
|
32ビット |
|
|
12ビット |
|
|
32 MHz |
|
|
37 I/O |
|
|
16kB |
|
|
1.8V |
|
|
3.6V |
|
|
- 40°C |
|
|
+ 85C |
|
DACの解像度 |
12ビット |
|
データ ROM サイズ: |
4kB |
|
データ ROM タイプ: |
EEPROM |
|
インターフェイスタイプ: |
I2C,SPI,USART USB |
|
湿度感がある |
そうだ |
|
ADC チャンネル数: |
14 チャンネル |
|
計時器/カウンターの数: |
8 タイマー |
|
単位重量: |
180 mg |
STM32L151CBT6ATRの特徴
超低電力プラットフォーム
1.65Vから3.6Vの電源
-40 °Cから105 °Cの温度範囲
-40°Cから105°Cの温度範囲
0.28 μA 待機モード (3つの覚醒ピン)
1.11 μA 待機モード + RTC
0.44 μA ストップモード (16 Wakeup Line)
1.38 μA ストップモード + RTC
10.9 μA 低電源動作モード
185 μA/MHz 実行モード
10 nA 超低 I/O 漏れ
覚醒時間 8 μs
コア: ARM® Cortex®-M3 32 ビット CPU
32kHzから最大32MHzまで
1.25 DMIPS/MHz (ドライストーン 2.1)
メモリー保護装置
リセットと供給管理
超安全で低出力BOR (停電リセット) 5つの選択可能な限界値
超低電源POR/PDR
プログラム可能な電圧検出器 (PVD)
時計源
1から24MHzの結晶オシレーター
カリブレーション付きRTC用の32kHzオシレーター
高速内部 16 MHz 工場装修型 RC (+/- 1%)
内部の低電力 37 kHz RC
内部の多速低功率 65 kHz から 4.2 MHz
CPUクロックとUSB (48MHz) のPLL
前もってプログラムされたブートローダー
USARTのサポート
開発支援
シリアルワイヤデバッグがサポートされています.
JTAG と トレース サポート
最大83の高速I/O (73のI/Oが5V対応) が,すべて16の外部中断ベクトルでマッピング可能
記憶
ECC を搭載した最大 128 Kbyte のフラッシュメモリ
最大 32 Kbytes の RAM
ECC を搭載した真の EEPROM の最大 4 Kbyte
80バイトのバックアップレジスタ
LCDドライバー (STM32L151x6/8/B-A装置を除く) 8x40セグメントまで
サポートコントラスト調整
点滅モードをサポートする
ステップアップ変換機
リッチアナログ周辺機器 (1.8Vまで)
12 ビット ADC 1 Msps 最大 24 チャンネル
12 ビット DAC 2 チャネル 輸出バッファー
2x超低消費電力の比較装置 (ウィンドウモードと目覚め能力)
DMAコントローラ 7xチャンネル
8x 周辺通信インターフェース
1x USB 2.0 (内部 48 MHz PLL)
3x USART (ISO 7816, IrDA)
2x SPI 16 Mbits/s
2x I2C (SMBus/PMBus)
10×タイマー: 6×16ビット,最大4つのIC/OC/PWMチャンネル,2×16ビット基本タイマー,2×ウォッチドッグタイマー (独立とウィンドウ)
触覚キー,線形および回転式触覚センサーをサポートする最大20の容量感知チャンネル
CRC 計算単位,96 ビット 独自のID
