商品の詳細:
|
| 部分番号: | 10121505-320424DLF | シリーズ: | HPCE® |
|---|---|---|---|
| 位置/湾/列の数: | 1812 について | ポジション数: | 60 (24 + 36 パワー) |
| カード厚さ: | 0.062" （1.57mm） | 動作温度: | -55°C ~ 105°C |

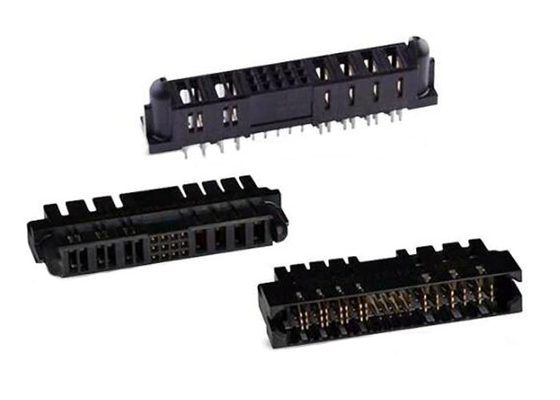

10121505-320424DLF コネクタ 高電力カードエッジコネクタ 60POS HPCE コネクタ
10121505-320424DLF の製品説明
10121505-320424DLF 高電力カードエッジ (HPCE®) コネクタは、高線形電流密度と低電力損失を必要とする要求の厳しい用途向けの次世代電力カードエッジコネクタです。HPCE® は、静止空気中で 30°C の温度上昇を超えずに、電力コンタクトビームあたり 9A (複数の電力コンタクトが完全に通電されている場合) に定格されています。
10121505-320424DLF の仕様
| 部品番号: | 10121505-320424DLF |
| 製品カテゴリ: | 標準カードエッジコネクタ |
| ヘッダー | |
| 60 ポジション | |
| 2.54 mm | |
| 圧入 | |
| 垂直 | |
| ハウジング材質: | 熱可塑性樹脂 (TP) |
| 絶縁抵抗: | 500 MOhms、5 GOhms |
| 最大動作温度: | + 105 ℃ |
| 最小動作温度: | - 55 ℃ |
| 定格電圧: | 17 V、548 V |
10121505-320424DLF の特徴
静止空気中で 30°C の温度上昇を超えずに、9A/電力コンタクトビーム (複数の電力コンタクトが完全に通電されている場合) の定格電流
ロープロファイル高さ (ストランドマウントの場合は 2.8mm、ライトアングルは 7.50mm) により、効果的なシステム冷却のための気流を最大化
ワンピースアセンブリにより、1U および 2U 電源または配電アプリケーションの費用対効果の高い電力供給が可能
高度に換気されたハウジング設計により、放熱を最大化
垂直、ライトアングル、ストランドマウントオプションは、電力配電用の電力コンタクトと電力制御用の信号コンタクトの両方で利用可能
電力および信号コンタクトの数と配置は、カスタム電力ニーズに合わせて高度に構成可能
極性ハウジングオプションにより、適切な嵌合ボードの向きが保証されます
プラスチックハウジングの機能と取り付け耳オプションは、ホスト PCB への極性化と、ウェーブはんだ付けプロセス中のコネクタの固定に利用できます
10121505-320424DLF の用途
データ、テレコム、データコム/ネットワーキング機器の AC/DC プラグ可能な電源
産業用 PC
産業用制御および計装
医療
10121505-320424DLF のパッケージ写真
