商品の詳細:
|
| 部分番号: | SPC56EC70L7C9E0X | 中心:: | e200z0h、e200z4d |
|---|---|---|---|
| プログラム記憶容量:: | 2 MB | データRAMのサイズ:: | 256 kb |
| データ・バス幅:: | 32ビット | ADCの解像度:: | かまれる10かまれる12 |
| ハイライト: | SPC56EC70L7C9E0X,SPC56EC70L7C9E0X マイクロコントローラー MCU,32ビット デュアルコア MCU 車載用 |
||

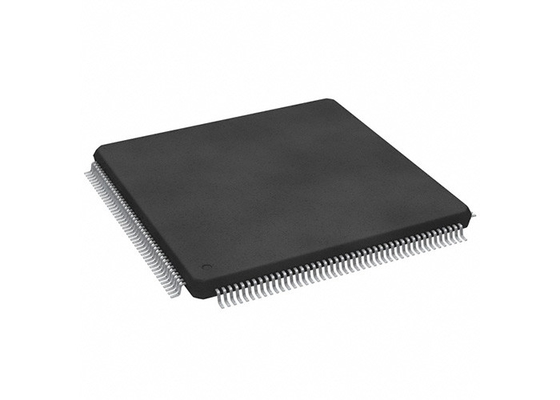

SPC56EC70L7C9E0X マイクロコントローラー MCU 32ビット 自動車用車体およびゲートウェイアプリケーション用ダブルコア MCU
SPC56EC70L7C9E0Xの製品説明
SPC56EC70L7C9E0Xは,パワーアーキテクチャ組み込みカテゴリに構築された次世代マイクロコントローラの一族である.
SPC56EC70L7C9E0Xは,SPC560Bマイクロコントローラファミリーの範囲を拡大する.プラットフォームアプローチを実装するために必要なスケーラビリティを提供し,ますます洗練されたソフトウェアアーキテクチャに要求されるパフォーマンスを提供します. SPC56EC70L7C9E0X自動車コントローラファミリーの先進的でコスト効率の高いホストプロセッサコアは,パワーアーキテクチャ埋め込みカテゴリーに適合しています.元の Power Architecture ユーザーインストラクションセットアーキテクチャ (UISA) と 100% ユーザモード互換性がある120 MHz の速度で動作し,低電力消費のために最適化された高性能処理を提供します.また,現在のパワーアーキテクチャデバイスの利用可能な開発インフラストラクチャを活用し,ソフトウェアドライバをサポートしています.操作システムと構成コードをユーザーへの実装を支援します.
SPC56EC70L7C9E0Xの仕様
|
|
e200z0h,e200z4d |
|
|
2 MB |
|
|
256kB |
|
|
32ビット |
|
|
10ビット 12ビット |
|
|
80 MHz,120 MHz |
|
|
147 I/O |
|
|
3V |
|
|
5.5V |
|
|
- 40°C |
|
|
+ 125 C |
SPC56EC70L7C9E0Xの特徴
e200z4d,32ビット パワーアーキテクチャー®
120 MHz 200 MIP までの動作
e200z0h,32ビット パワーアーキテクチャー
80 MHz と 75 MIP の動作まで
記憶力
3 MByte までの ECC を搭載したオンチップ フラッシュ
ECC を搭載した 256 KByte までのオンチップ SRAM
64KByteのチップ上のデータフラッシュとECC
16エントリーメモリ保護ユニット (MPU)
ユーザが選択できるメモリ BIST
中断
255 16 つの優先度レベルを持つ中断源
覚醒時間30分を含む最大54回のIRQ
GPIO: 147 (LQFP176) から 199 (LBGA256)
システムタイマーユニット
8章 32ビット周期中断タイマー (PIT)
4チャネル32ビットシステムタイマー (STM)
安全システム監視犬タイマー (SWT)
リアルタイムクロックタイマー (RTC/API)
eMIOS,16ビットカウンタータイムされたI/Oユニット
PWM/MC/IC/OCで最大64チャンネルまで
2つのADC (10ビットと12ビット)
最大62チャンネル 90時間まで拡張可能
複数のアナログウォッチドッグ
照明のための専用診断機能
先進的なシフト式PWM生成
PWMで同期されたADC変換
通信インターフェース
最大 6 つの FlexCAN が 64 つのバッファをそれぞれ備えています
最大 10 つの LINFlex/UART チャンネル
最大 8 つの DSPI チャンネルのバッファリング
I2Cインターフェース
128個のバッファを備えた1つのFleyRay (ダブルチャート)
スピードイーサネットコントローラ
暗号サービスエンジン (CSE)
AES-128 en/decryption CMAC 認証
デバイスの起動モード
32-ch.複数のリクエストソースを持つeDMA
時計の生成
4〜40 MHz メインオシレーター
16MHzの内部RCオシレーター
ソフトウェア制御のFMPLL
128 kHz の内部 RC オシレーター
32 kHz の補助オシレーター
時計モニタリングユニット (CMU)
低電力能力
超低電力スタンバイ
STBY に CAN ID を保存する CAN サンプラー
RAMから迅速に目覚め,実行する
徹底的なデバッグ能力
Nexus 3+ インターフェースは LBGA256 にのみ
すべてのデバイスでNexus 1
電圧供給
単一の5Vまたは3.3V電源
外部バルラストトランジスタ付きのオンチップVreg
動作温度範囲 -40〜125 °C
