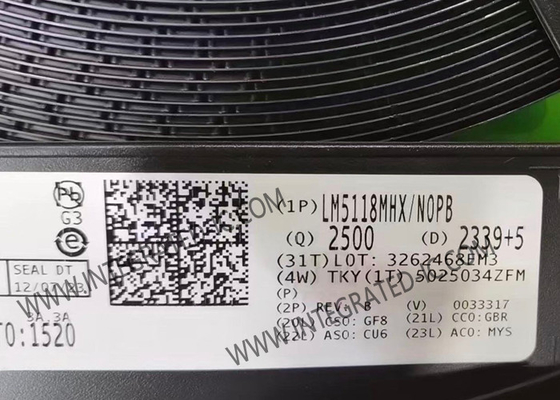

LM5118MHX 集積回路チップ 広電圧範囲バックブーストコントローラ

LM5118MHX 集積回路チップ 広電圧範囲バックブーストコントローラ

LM5118MHX の製品説明
LM5118MHX 広電圧範囲バックブーストスイッチングレギュレータコントローラは、最小限の外部コンポーネントを使用して高性能で費用対効果の高いバックブーストレギュレータを実装するために必要なすべての機能を備えています。バックブーストトポロジは、入力電圧が出力電圧より小さいか大きいかにかかわらず、出力電圧調整を維持し、特に自動車用途に適しています。LM5118MHX は、入力電圧が調整された出力電圧より十分に大きい間はバックレギュレータとして動作し、入力電圧が出力に近づくとバックブーストモードに徐々に移行します。このデュアルモードアプローチは、バックモードで最適な変換効率とモード遷移中のグリッチフリー出力を備えた、幅広い入力電圧にわたる調整を維持します。この使いやすいコントローラには、ハイサイドバック MOSFET およびローサイドブースト MOSFET 用のドライバが含まれています。レギュレータの制御方法は、エミュレートされた電流ランプを使用した電流モード制御に基づいています。エミュレートされた電流モード制御は、パルス幅変調回路のノイズ感度を低減し、高入力電圧アプリケーションに必要な非常に小さなデューティサイクルの信頼性の高い制御を可能にします。追加の保護機能には、電流制限、熱シャットダウン、およびイネーブル入力が含まれます。このデバイスは、熱放散を助ける露出ダイアタッチパッドを備えた、電力強化された 20 ピン HTSSOP パッケージで利用できます。

LM5118MHX の仕様

LM5118MHX の特徴
3 V ～ 75 V の超広入力電圧範囲
エミュレートされたピーク電流モード制御
降圧モードと昇圧モード間のスムーズな移行
500 KHz にプログラム可能なスイッチング周波数
発振器同期機能
内蔵高電圧バイアスレギュレータ
統合ハイサイドおよびローサイドゲートドライバ
プログラム可能なソフトスタート時間
超低シャットダウン電流
イネーブル入力広帯域幅エラーアンプ
1.5% フィードバックリファレンス精度
熱シャットダウン
パッケージ: 20 ピン HTSSOP (露出パッド)

LM5118MHX のアプリケーション
産業用バックブースト電源

その他の電源製品タイプ
