商品の詳細:
|
| 部品番号: | FP75R12KT4B16 | シリーズ: | エコノピムTM 3 |
|---|---|---|---|
| 構成: | 3相インバーター | IGBTタイプ: | トレンチフィールドストップ |
| 電圧 - コレクターエミッター分解 (最大): | 1200V | 電流 - コレクター (Ic) (最大): | 150A |

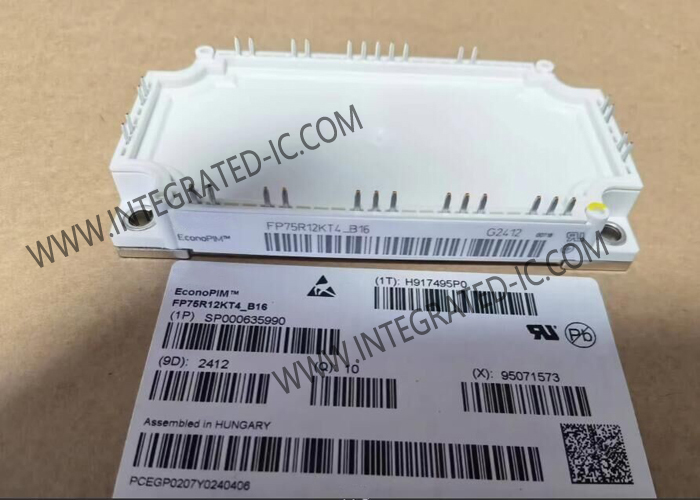

FP75R12KT4B16 車載用IGBTモジュール 1200V 75A 三相PIM IGBTモジュール
FP75R12KT4B16 の製品説明
FP75R12KT4B16 は、高速TRENCHSTOP™ IGBT4、エミッタ制御4ダイオード、NTCを搭載したEconoPIM™ 3 1200V、75A三相PIM IGBTモジュールです。熱インターフェース材料も利用可能です。整流器とブレーキチョッパーを統合したPIM（Power Integrated Modules）は、システムのコスト削減を可能にします。
FP75R12KT4B16 の仕様
|
シリーズ
|
EconoPIM™ 3
|
|
部品ステータス
|
アクティブ
|
|
IGBTタイプ
|
トレンチフィールドストップ
|
|
構成
|
三相インバータ
|
|
電圧 - コレクタエミッタ間破壊 (最大)
|
1200 V
|
|
電流 - コレクタ (Ic) (最大)
|
150 A
|
|
電力 - 最大
|
385 W
|
|
Vce(on) (最大) @ Vge, Ic
|
2.25V @ 15V, 75A
|
|
電流 - コレクタカットオフ (最大)
|
1 mA
|
|
入力容量 (Cies) @ Vce
|
4.3 nF @ 25 V
|
|
入力
|
三相ブリッジ整流器
|
|
NTCサーミスタ
|
はい
|
|
動作温度
|
-40℃ ～ 150℃
|
|
取り付けタイプ
|
シャーシマウント
|
|
パッケージ/ケース
|
モジュール
|
FP75R12KT4B16 の特徴
低ストレイインダクタンスモジュール設計
高い信頼性と電力密度
最適化された熱拡散のための銅ベースプレート
はんだ付け可能なピン
低スイッチング損失
高スイッチング周波数
RoHS準拠モジュール
FP75R12KT4B16 の用途
業務用HVAC
汎用モータードライブ - 周波数と電圧の変動
モーター制御
住宅用エアコン：スマート（IoT）で効率的な冷却
