商品の詳細:
|
| 部品番号: | FF900R17ME7-B11 | 電圧 - コレクターエミッター分解 (最大): | 1700V |
|---|---|---|---|
| 電流 - コレクター (Ic) (最大): | 900A | VCE (オン) (最大) @ VGE, Ic: | 1.85V @ 15V 900A |
| 電流 - コレクターの切断値 (最大): | 5 mA | 動作温度: | -40°C~175°C (TJ) |

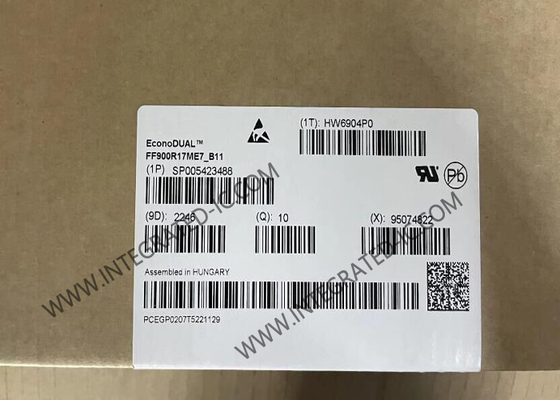

FF900R17ME7-B11 自動車用IGBTモジュール EconoDUALTM 3 1700V 900A ダブルIGBTモジュール
製品説明 FF900R17ME7-B11
FF900R17ME7-B11はEconoDUALTM 3 1700 V, 900 A 双 TRENCHSTOPTM IGBT7 モジュールで,エミッター制御7ダイオード,NTCおよびPressFITコンタクト技術.また,前もって適用された熱インターフェース材料で利用可能.
FF900R17ME7-B11の仕様
|
IGBTタイプ |
トレンチフィールドストップ |
|
構成 |
2 独立 |
|
電圧 - コレクターエミッター分解 (最大) |
1700V |
|
電流 - コレクター (Ic) (最大) |
900A |
|
VCE (オン) (最大) @ VGE, Ic |
1.85V @ 15V 900A |
|
電流 - コレクター切断値 (最大) |
5mA |
|
入力容量 (Cies) @ Vce |
93.8 nF @ 25V |
|
インプット |
スタンダード |
|
NTC サーミストール |
そうだ |
|
動作温度 |
-40°C~175°C (TJ) |
FF900R17ME7-B11の特徴
最大の電源密度
クラス最高のVCE,sat
Tvj op = 175°Cの過負荷
オプティマイズされた切り替え損失
dv/dt の制御性が強化される
改善されたダイオード柔らかさとErec
コミックレイの強度向上
改良されたターミナル
PressFIT コントロールピンとスクリュー電源端末
統合されたNTC温度センサー
隔離されたベースプレート
鋳造された端末でコンパクトで頑丈な設計
FF600R12ME7-B11の利点
同じフレームサイズのインバーター出力電流が高くなる
IGBT モジュールの並列化防止
インバーターシステムを簡素化することで システムコストを削減
簡単で信頼性の高い組立
FF900R17ME7-B11の適用について
中等電圧 (MV) ドライブ
モーター制御
電力伝送と配給
