商品の詳細:
|
| 部品番号: | TMS320F28235ZJZQR | 中心:: | C28x |
|---|---|---|---|
| 中心の数:: | 1つの中心 | 最高のクロック周波数:: | 150のMHz |
| プログラム記憶容量:: | 256 kb | データRAMのサイズ:: | 34kB |

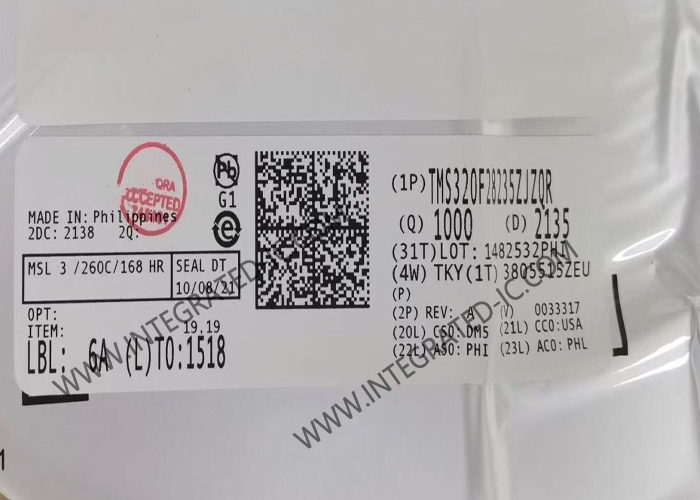

TMS320F28235ZJZQR マイクロコントローラー MCU 高性能 150MHz C2000™ 32ビット MCU
TMS320F28235ZJZQR の製品説明
TMS320F28235ZJZQR は、要求の厳しい制御アプリケーション向けの高度に統合された高性能ソリューションです。
TMS320F28235ZJZQR の仕様
|
|
C28x |
|
|
1 コア |
|
|
150 MHz |
|
|
BGA-176 |
|
|
256 kB |
|
|
34 kB |
|
|
1.9 V |
|
|
- 40 C |
|
|
+ 125 C |
|
ADC 解像度: |
12 ビット |
|
データバス幅: |
32 ビット |
|
データ ROM サイズ: |
8 kB |
|
インターフェースタイプ: |
シリアル |
|
湿度への感度: |
はい |
|
I/O 数: |
88 I/O |
|
タイマー/カウンタ数: |
3 タイマー |
|
供給電圧 - 最大: |
1.995 V |
|
供給電圧 - 最小: |
1.805 V |
TMS320F28235ZJZQR の特徴
高性能スタティック CMOS テクノロジー
最大 150 MHz (6.67 ns サイクルタイム)
1.9 V/1.8 V コア、3.3 V I/O 設計
高性能 32 ビット CPU (TMS320C28x)
IEEE 754 単精度浮動小数点ユニット (FPU) (F2833x のみ)
16 × 16 および 32 × 32 MAC 演算
16 × 16 デュアル MAC
ハーバードバスアーキテクチャ
高速割り込み応答と処理
統一メモリプログラミングモデル
コード効率 (C/C++ およびアセンブリ)
6 チャネル DMA コントローラー (ADC、McBSP、ePWM、XINTF、および SARAM 用)
16 ビットまたは 32 ビット外部インターフェース (XINTF)
2M × 16 を超えるアドレス範囲
拡張制御ペリフェラル
最大 18 PWM 出力
最大 6 HRPWM 出力、150 ps MEP 解像度
最大 6 イベントキャプチャ入力
最大 2 直交エンコーダインターフェース
最大 8 個の 32 ビットタイマー (eCAP 用 6 個、eQEP 用 2 個)
最大 9 個の 16 ビットタイマー (ePWM 用 6 個、XINTCTR 用 3 個)
3 つの 32 ビット CPU タイマー
シリアルポートペリフェラル
最大 2 CAN モジュール
最大 3 SCI (UART) モジュール
最大 2 McBSP モジュール (SPI として設定可能)
1 つの SPI モジュール
1 つの Inter-Integrated Circuit (I2C) バス
12 ビット ADC、16 チャネル
80 ns 変換速度
2 × 8 チャネル入力マルチプレクサ
2 つのサンプルアンドホールド
シングル/同時変換
内部または外部リファレンス
最大 88 個の個別にプログラム可能な、多重化された GPIO ピン、入力フィルタリング付き
JTAG バウンダリスキャンサポート
IEEE Standard 1149.1-1990 Standard Test Access Port and Boundary Scan Architecture
高度なデバッグ機能
分析およびブレークポイント機能
ハードウェアを使用したリアルタイムデバッグ
開発サポートには以下が含まれます
ANSI C/C++ コンパイラ/アセンブラ/リンカ
Code Composer Studio™ IDE
DSP/BIOS™ および SYS/BIOS
デジタルモーター制御およびデジタルパワーソフトウェアライブラリ
低電力モードと省電力
IDLE、STANDBY、HALT モードをサポート
個々のペリフェラルクロックを無効にする
エンディアン: リトルエンディアン
TMS320F28235ZJZQR のアプリケーション
• 高度運転支援システム (ADAS)
– 中/短距離レーダー
• ビルディングオートメーション
– HVAC モーター制御
– トラクションインバーターモーター制御
• ファクトリーオートメーションと制御
– 自動選別装置
– CNC 制御
• グリッドインフラストラクチャ
– 中央インバーター
– ストリングインバーター
• ハイブリッド、電気、パワートレインシステム
– インバーターとモーター制御
– 車載 (OBC) およびワイヤレス充電器
• モータードライブ
– AC 入力 BLDC モータードライブ
– サーボドライブ制御モジュール
• 電力供給
– 産業用 AC-DC
