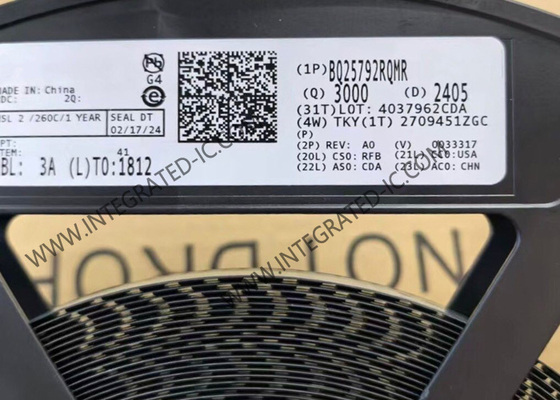

BQ25792RQMR 集積回路チップ 5A 1-4 セル バック ブースト バッテリー 充電 IC

BQ25792RQMR 集積回路チップ 5A 1-4 セルバックブーストバッテリー充電器 IC

BQ25792RQMR の製品説明

BQ25792RQMR は、1～4 セルのリチウムイオン電池およびリチウムポリマー電池用の完全統合型スイッチモードバックブースト充電器です。この統合には、4 つのスイッチング MOSFET (Q1、Q2、Q3、Q4)、入力および充電電流検出回路、バッテリー FET (QBAT)、およびバックブーストコンバータのすべてのループ補償が含まれます。

BQ25792RQMR の仕様

BQ25792RQMR の特徴

あらゆる USB PD 3.0 プロファイルをサポートする、高電力密度、高集積バックブースト充電器 (1～4 セルバッテリー用)
– 4 つのスイッチング MOSFET、BATFET を統合
– 入力および充電電流検出を統合
高効率
– 750 kHz または 1.5 MHz のスイッチング周波数
– 10 mA 分解能で 5 A の充電電流
96.5% の効率: 20V から 3A で 16V バッテリー
幅広い入力ソースをサポート
– 3.6 V ～ 24 V の広い入力動作電圧範囲 (絶対最大定格 30 V)
– 最大 22 V の入力電圧ダイナミック電力管理 (VINDPM) および最大 3.3 A の入力電流ダイナミック電力管理 (IINDPM) による最大電力追跡
– USB BC1.2、SDP、CDP、DCP、HVDCP、および非標準アダプターを検出
ソース選択用のデュアル入力電力マルチプレクサコントローラー (オプション)
狭電圧 DC (NVDC) 電力パス管理
バッテリーから USB ポートに電力を供給 (USB OTG)
– USB-PD PPS をサポートする 2.8 V ～ 22 V OTG 出力電圧 (10 mV 分解能)
– 最大 3.32 A の OTG 出力電流調整 (40 mA 分解能)
最適なシステム性能のための柔軟な自律モードと I2C モード
電圧、電流、温度監視用の統合 16 ビット ADC
低バッテリー静止電流
– バッテリーのみの動作で 21 µA
– 充電器シャットダウンモードで 600 nA
高精度
– 2S-4S バッテリーの充電電圧調整は +0.65% ～ -0.85%
– ±5% の充電電流調整
– ±5% の入力電流調整
パッケージ
– 29 ピン 4 mm × 4 mm QFN

BQ25792RQMR の用途
ビデオドアベル、スマートホーム制御
データコンセントレータ、ロボット芝刈り機、掃除ロボット
資産追跡、モバイル POS
マルチパラメータ患者モニター、心電図 (ECG)、超音波スマートプローブ
