商品の詳細:
|
| 部品番号: | DRV8305NPHPR | 段階モーター タイプ-: | 多相 |
|---|---|---|---|
| インターフェース: | PWM,SPI | 電圧 - 供給: | 4.4V | 45V |
| 動作温度: | -40°C ~ 125°C (TA) | 申請: | 三相BLDCのPMSMモーター |

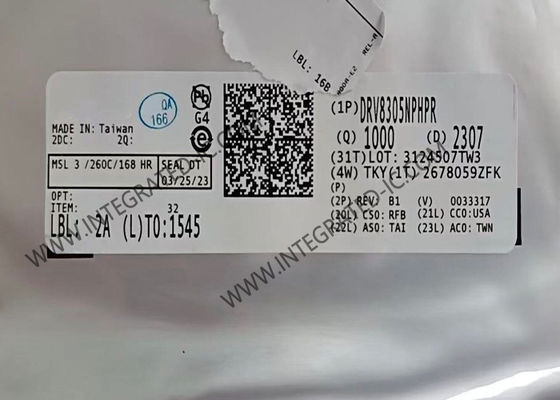

DRV8305NPHPR 集積回路チップ 45V 三相スマートゲートドライバ HTQFP48 BLDCドライバ
DRV8305NPHPR の製品説明
DRV8305NPHPR は、三相モーター駆動アプリケーション向けのゲートドライバ IC です。DRV8305NPHPR は、高精度で温度補償された 3 つのハーフブリッジドライバを提供し、それぞれがハイサイドとローサイドの N チャネル MOSFET を駆動できます。チャージポンプドライバは、100% デューティサイクルと低電圧動作をサポートしています。DRV8305NPHPR は、最大 45V のロードダンプ電圧に耐えることができます。
DRV8305NPHPR の仕様
| 部品番号: | DRV8305NPHPR |
| ブラシレス DC モーターコントローラー | |
| 3 相 | |
| 50 mA | |
| 15 mA | |
| - 40 ℃ | |
| + 125 ℃ | |
| SMD/SMT | |
| HTQFP-48 | |
| 特徴: | LDO、電流センスアンプ、SPI/I2C、ウォッチドッグタイマー、スマートゲートドライブ |
| 出力数: | 3 出力 |
| 動作周波数: | 200 kHz |
DRV8305NPHPR の特徴
4.4V ～ 45V の動作電圧
1.25A および 1A のピークゲート駆動電流
プログラム可能なハイサイドおよびローサイドスルーレート制御
100% デューティサイクル用のチャージポンプゲートドライバ
3 つの統合電流シャントアンプ
統合 50mA LDO (3.3V および 5V オプション)
最大 200 kHz の 3-PWM または 6-PWM 入力制御
シングル PWM モードの切り替え機能
3.3V および 5V デジタルインターフェースの両方をサポート
デバイス設定と障害報告用のシリアルペリフェラルインターフェース (SPI)
熱的に強化された 48 ピン HTQFP
DRV8305NPHPR の保護機能
障害診断と MCU ウォッチドッグ
プログラム可能なデッドタイム制御
MOSFET シュートスルー防止
MOSFET VDS 過電流モニター
ゲートドライバ障害検出
逆バッテリー保護サポート
リミットホームモードサポート
過熱警告とシャットダウン
DRV8305NPHPR のアプリケーション
三相 BLDC および PMSM モーター
CPAP およびポンプ
ロボティクスおよび RC おもちゃ
電動工具
産業オートメーション
