商品の詳細:
|
| 部品番号: | LTC3704EMS | 出力型: | トランジスタドライバ |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 2.5V | 36V | 使用率（最高）: | 92% |
| 周波数 - 切り替える: | 50kHz ~ 1MHz | 動作温度: | -40°C ~ 85°C (TA) |

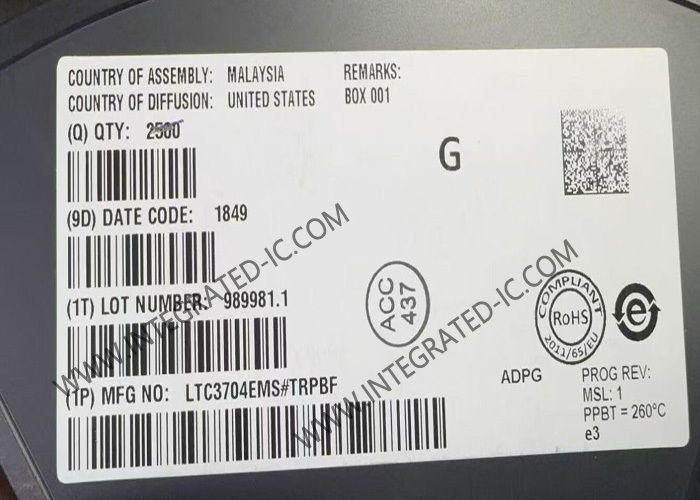

LTC3704EMS 集積回路チップ 正から負への DC DC コントローラー MSOP10
LTC3704EMS の製品概要
LTC3704EMS は、N チャネルパワー MOSFET を駆動し、外部コンポーネントをほとんど必要としない、広い入力範囲の電流モード、正から負への DC/DC コントローラーです。低電力から高電力のアプリケーション向けに設計されており、電流検出抵抗器を必要とせず、パワー MOSFET のオン抵抗を利用することで効率を最大化します。
LTC3704EMS の仕様
|
出力タイプ
|
トランジスタドライバ
|
|
機能
|
ステップアップ/ステップダウン
|
|
出力構成
|
負
|
|
トポロジー
|
Cuk
|
|
出力数
|
1
|
|
出力フェーズ
|
1
|
|
電圧 - 電源 (Vcc/Vdd)
|
2.5V ～ 36V
|
|
周波数 - スイッチング
|
50kHz ～ 1MHz
|
|
デューティサイクル (最大)
|
92%
|
|
同期整流器
|
いいえ
|
|
クロック同期
|
はい
|
|
制御機能
|
イネーブル、周波数制御
|
|
動作温度
|
-40℃ ～ 85℃ (TA)
|
|
実装タイプ
|
表面実装
|
|
パッケージ/ケース
|
10-TFSOP、10-MSOP (0.118インチ、3.00mm 幅)
|
|
サプライヤデバイスパッケージ
|
10-MSOP
|
LTC3704EMS の特徴
高効率動作 (センス抵抗器不要)
広い入力電圧範囲: 2.5V ～ 36V
電流モード制御により優れた過渡応答を実現
高い最大デューティサイクル (標準 92%)
±1% 内部電圧リファレンス
±2% RUN ピンしきい値、100mV ヒステリシス
マイクロパワーシャットダウン: IQ = 10µA
1 つの外部抵抗器によるプログラマブルスイッチング周波数 (50kHz ～ 1MHz)
最大 1.3 × fOSC の外部クロックに同期可能
ユーザー制御のパルススキップまたは Burst Mode® 動作
内部 5.2V 低ドロップアウト電圧レギュレータ
高出力電圧アプリケーション (VDS > 36V) のセンス抵抗器での動作が可能
小型 10 ピン MSOP パッケージ
LTC3704EMS のアプリケーション
SLIC 電源
テレコム電源
ポータブル電子機器
ケーブルおよび DSL モデム
ルーター電源
