商品の詳細:
|
| 部品番号: | VIPER115XSTR | 出力電圧:: | 5V |
|---|---|---|---|
| 出力電力:: | 10W | 入力/供給電圧 - 最小:: | 4.5V |
| 入力/供給電圧 - 最大:: | 30V | スイッチング周波数:: | 30のkHz |

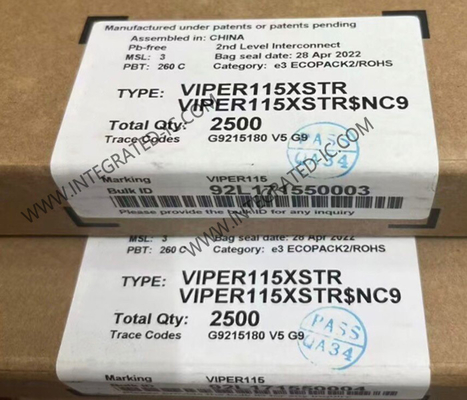

VIPER115XSTR 集積回路チップ 省エネ オフライン 高電圧変換器
VIPER115XSTRの製品説明
VIPER115XSTRデバイスは 高電圧コンバーターで 800Vの雪崩耐力電源MOSFETを PWM電流モード制御に巧みに統合しています800 V の断熱電圧を持つ電源 MOSFET は,拡張入力電圧範囲を適用することができますDRAIN スヌーバー回路のサイズを減らす.このICは,非常に低消費量があり,軽量負荷下でパルス周波数調節で動作しているため,最も厳格な省エネ基準を満たしていますフライバック,バック,バックブースト変換機の設計がサポートされています.誤差増幅器とジッターを持つ振動器は,最小数のコンポーネントで完全なアプリケーションを設計することができます..
VIPER115XSTRの仕様
|
|
5V |
|
|
10W |
|
|
4.5V |
|
|
30V |
|
|
バック バック ブースト フライバック |
|
|
そうだ |
|
|
30kHz |
|
|
80 % |
|
|
1.25mA |
|
|
- 40°C |
|
|
+ 125 C |
|
出力数: |
1 出力 |
|
単位重量: |
81 mg |
VIPER115XSTRの特徴
超広いVAC入力範囲をカバーすることを可能にする800Vの雪崩耐力MOSFET
組み込みHV起動と感知FET
現モードPWMコントローラ
排水電流制限保護
¥ 370mA (VIPER113)
480 mA (VIPER114)
590mA (VIPER115)
供給電圧の幅広く:4.5Vから30V
システム入力電力の消費量を最小限に抑える:
負荷なしの状態で230VACで10mW未満
〜 250 mW の負荷で 230 VAC で 400 mW 以下
Jittered スイッチ周波数は EMIフィルターのコストを削減します.
30kHz ± 7% (X型)
60 kHz ± 7% (L型)
120kHz ± 7% (H型)
1.2 V の参照の組み込み E/A
自動再起動による保護: 過負荷/短回路 (OLP),ラインまたは出力
OVP,最大作業サイクルカウンター,VCCクランプ
流れの逃れを防止するパルススキップ保護
内蔵式熱停止
システム信頼性を向上させるための内蔵ソフトスタート
VIPER115XSTRの適用
家庭用電器,家庭自動化,産業用,消費者用,照明のための低電力SMPS
低電源アダプター
