商品の詳細:
|
| 部分番号: | LTM8046EY | 種類: | 隔離されたモジュール |
|---|---|---|---|
| 電流 - 出力 (最大): | 550mA | 電圧 - 隔離: | 3つのKV |
| 動作温度: | -40°C ~ 125°C | サイズ / 寸法: | 0.59インチ L x 0.44インチ W x 0.19インチ H (15.0mm x 11.3mm x 4.9mm) |

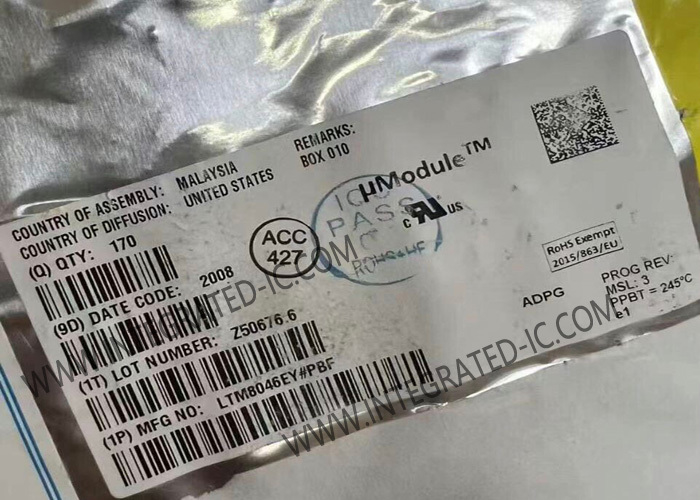

LTM8046EY 集積回路チップ 550mA 絶縁 DC DC μModule コンバータ BGA51
LTM8046EY の製品説明
LTM8046EY は、絶縁フライバック DC/DC μModule® (パワーモジュール) コンバータです。LTM8046EY は 2kVAC の絶縁定格を持っています。パッケージには、スイッチングコントローラー、パワースイッチ、トランス、およびすべてのサポートコンポーネントが含まれています。
3.1V から 31V の入力電圧範囲で動作し、LTM8046EY は 1 つの抵抗器で設定された 1.8V から 12V の出力電圧範囲をサポートしています。設計を完了するには、出力、入力、およびバイアスコンデンサのみが必要です。オプションのコンデンサを使用して、ソフトスタート期間を設定できます。
LTM8046EY の仕様
| 部品番号: | LTM8046EY |
| 製品カテゴリ: | スイッチング電圧レギュレータ |
| SMD/SMT | |
| BGA-51 | |
| フライバック | |
| 1.8 V ～ 12 V | |
| 550 mA | |
| 1 出力 | |
| 3.1 V | |
| 31 V | |
| 1 uA | |
| - 40 ℃ | |
| + 125 ℃ | |
| 入力電圧: | 3.1 V ～ 31 V |
| 負荷レギュレーション: | 1.5 % |
| 動作供給電流: | 5 mA |
LTM8046EY の特徴
2kVAC 絶縁 μModule コンバータ (3kVDC でテスト済み)
UL 60950 認定ファイル E464570
広い入力電圧範囲: 3.1V ～ 31V
24VIN で 5V @ 550mA
1.8V ～ 12V 出力電圧
電流モード制御
プログラム可能なソフトスタート
ユーザー設定可能な低電圧ロックアウト
SnPb または RoHS 準拠仕上げ
9mm × 15mm × 4.92mm BGA パッケージ
LTM8046EY の用途
産業用センサー
産業用スイッチ
グランドループの軽減
