商品の詳細:
|
| 部分番号: | ISO5851QDWRQ1 | 最低動作温度:: | - 40°C |
|---|---|---|---|
| 最高動作温度:: | + 125 C | Pd - 消費電力:: | 1.255 W |
| 最高伝搬遅延-:: | 110ns | 立ち上がり時間：: | 20 ns |

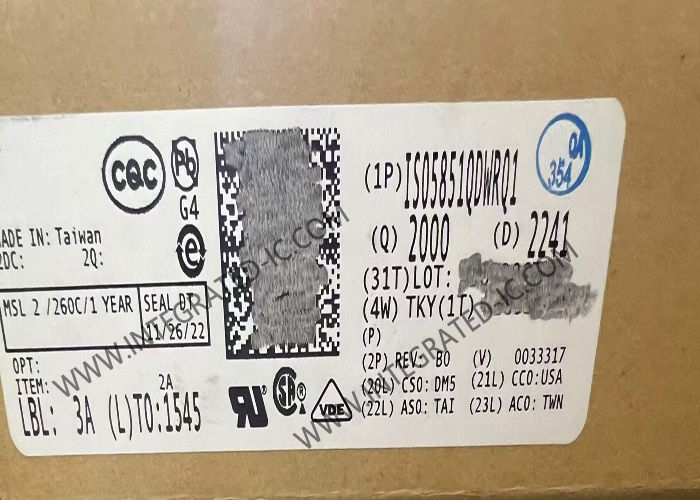

ISO5851QDWRQ1 集積回路チップ 自動車用 5.7kVrms シングルチャネル隔離ゲートドライバー
製品説明 ISO5851QDWRQ1
ISO5851QDWRQ1は,2.5-A源と5-Aシンク電流を持つIGBTとMOSFETのための5.7kVRMS強化隔離ゲートドライバである.入力側は1つの3Vから5.5V供給から動作する.出力側では,最低15Vから最大30Vの電源範囲が可能です.ゲートドライバの出力状態を制御するCMOSインプットが2つあります. 76 nsの短い伝播時間が出力段階の正確な制御を保証します.
ISO5851QDWRQ1の仕様
|
|
- 40°C |
|
|
+ 125 C |
|
|
1.255W |
|
|
110 ns |
|
|
20 ns |
|
|
20 ns |
|
構成: |
逆転,逆転しない |
|
特徴: |
DESAT 保護 ミラー・クランプ パワー・良好 障害出力 リセット |
|
湿度感がある |
そうだ |
|
運転者数: |
1 運転手 |
|
出力数: |
1 出力 |
|
稼働電流: |
2.8 mA |
|
出力電流: |
5A |
|
出力電圧: |
15Vから30V |
|
供給電圧 - マックス: |
5.5V |
|
供給電圧 - Min: |
3V |
|
単位重量: |
759 ミリグラム |
ISO5851QDWRQ1の特徴
自動車用用途に適している
AEC-Q100 合格 試験結果:
装置の温度グレード1:環境動作温度範囲40°C~+125°C
装置のHBM分類レベル3A
デバイスCDM分類レベルC6
100kV/μs VCM=1500Vで最小共通モード臨時抵抗力 (CMTI)
2.5Aピーク源と5Aピーク沈没電流
短時間増殖遅延: 76 ns (タイプ)
110 ns (最大)
2-A アクティブ ミラー・クランプ
出力ショートサーキットクランプ
デサチューレーション検出時の故障アラームは,FLTでシグナルされ,RSTを通じてリセットされます.
入力・出力低電圧ロックアウト (UVLO) 準備 (RDY) ピン表示
アクティブ出力 低出力または浮動出力を持つPull-downおよびデフォルト低出力
3Vから5.5Vの入力電源電圧
15Vから30Vの出力ドライバ供給電圧
CMOS に対応する入力
20 ns 未満の入力パルスとノイズトランジエンタを拒絶する
隔離 突発 抵抗 電圧 12800-VPK
安全性に関する認証:
DIN V VDE V 0884-10 (VDE V 0884-10) による 8000-VPK VIOTM と 2121-VPK VIORM 強化隔離:2006-12
5700-VRMS UL 1577 単位で1分隔離
CSAコンポーネント受付通知 5A,IEC 60950 及び IEC 60601 末端機器規格
EN 61010-1 と EN 60950-1 による TUV 認証
GB4943.1-2011 CQC認証
すべての認証が完了
ISO5851QDWRQ1の応用
隔離されたIGBTとMOSFETドライブ:
HEVとEVの電源モジュール
産業用モーター制御ドライブ
産業用電源
ソーラーインバーター
引換熱
