商品の詳細:
|
| Part Number: | TPS54331DR | Output Current:: | 3 A |
|---|---|---|---|
| Number of Outputs:: | 1 Output | Input Voltage - Min:: | 3.5 V |
| Input Voltage - Max:: | 28 V | Quiescent Current:: | 1 uA |

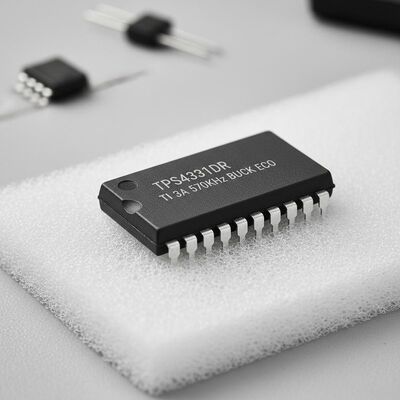

TPS54331DR 集積回路チップ 3A 570kHz エコモード付きのステップダウンDC-DCコンバーター
TPS54331DRの製品説明
TPS54331DRデバイスは,低R DS ((オン) 高側MOSFETを統合した28V,3A非同期バック変換機である.軽い負荷で効率を高めるため,パルススキップ エコモード機能が自動的に起動しますさらに,1μAのシャットダウン電流により,この装置はバッテリー駆動アプリケーションで使用できます.
TPS54331DRの仕様
|
|
バック |
|
|
調節可能 |
|
|
3A |
|
|
1 出力 |
|
|
3.5V |
|
|
28V |
|
|
1 uA |
|
|
570 kHz |
|
|
- 40°C |
|
|
+150C |
|
入力電圧: |
3.5Vから28V |
|
稼働電流: |
110 uA |
|
単位重量: |
72.600mg |
TPS54331DRの特徴
3.5から28Vの入力電圧範囲
調節可能な出力電圧 0.8 V まで
統合された80mΩ高端MOSFETは,3A連続出力電流までサポートする
パルススキップエコモードで軽量な負荷で高効率
固定570kHzの切り替え周波数
典型的な1μAのシャットダウン静電
調節可能なスロースタート制限 突入電流
プログラム可能な UVLO 限界値
超電圧 臨時保護
サイクルごとに電流制限,周波数折りたたみ,熱停止保護
使用しやすいSOIC8パッケージまたは熱強化SOIC8PowerPADTM集積回路パッケージで提供
WEBENCH Power Designer で TPS54331 を使ってカスタムデザインを作成します
高周波,低いIQ,改善されたEMIの30VINコンバーターのためにTPS62933を使用
TPS54331DRの応用
セットトップボックス,CPE機器,LCDディスプレイ,周辺機器,バッテリー充電器などの消費者向けアプリケーション
産業用および自動車用オーディオ電源
5V,12Vおよび24Vの分布式電源システム
