商品の詳細:
|
| Part Number: | UCC27710DR | Driven Configuration: | Half-Bridge |
|---|---|---|---|
| Voltage - Supply: | 10V ~ 20V | Logic Voltage - VIL, VIH: | 1.5V, 1.6V |
| Current - Peak Output (Source, Sink): | 500mA, 1A | High Side Voltage - Max (Bootstrap): | 600 V |

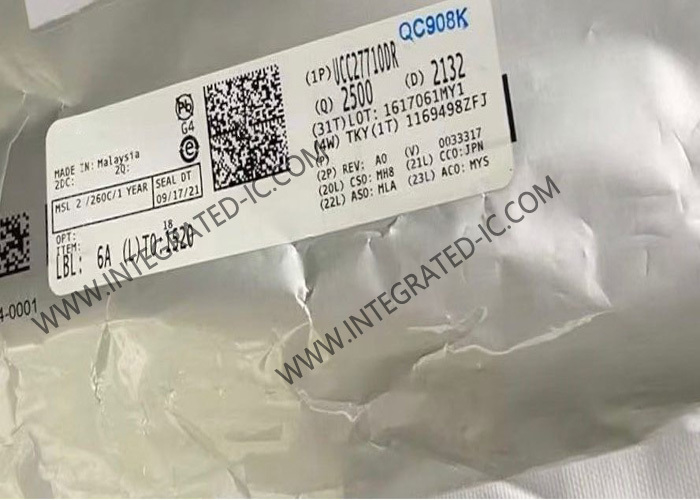

UCC27710DR 統合回路チップ 620V ハーフブリッジドライバー SOIC8ゲートドライバー
UCC27710DRの製品概要
UCC27710DRは,電源0.5A,シンク電流1.0Aを搭載した620V高側および低側ゲートドライバで,電源MOSFETまたはIGBTを駆動することを目的としています.推奨されるVDD動作電圧は,IGBTの10Vから20V,電源MOSFETの10Vから17Vである..
UCC27710DRの仕様
| 部品番号: | UCC27710DR |
| IGBT,MOSFETゲートドライバー | |
| 高い側,低い側 | |
| SMD/SMT | |
| SOIC-8 | |
| 2 運転手 | |
| 2 生産量 | |
| 1A | |
| 10V | |
| 22V | |
| 35 ns | |
| 16 ns | |
| - 40°C | |
| + 125 C | |
| ロジックタイプ: | CMOS,TTL |
| 最大切断遅延時間: | 75 ns |
| 最大 オン の 遅延 時間: | 60 ns |
| 稼働電流: | 3.8 mA |
| 製品タイプ: | ゲートドライバー |
| 増殖遅延 - 最大 | 190 ns |
UCC27710DRの特徴
高面と低面の配置
デュアルインプットと出力インターロックと150nsデッドタイム
HBピンで最大620V,最大700Vまで完全に稼働
10Vから20VのVDD推奨範囲
ピーク出力電流0.5-A 源,1.0-A シンク
dv/dt 抵抗力 50 V/ns
ロジック HSピンで11Vまで稼働
負電圧の許容度は,5Vの入力で
大型負の過渡的な安全運用領域
両方のチャネルに対するUVLO保護
発散遅延が小さい (典型的には140 ns)
遅延マッチング (8 ns 典型的な)
ブートストラップ操作のために設計された浮遊チャンネル
低静止電流
TTLとCMOS互換性のある入力
業界標準SOIC-8パッケージ
すべてのパラメータは,温度範囲で指定され,40 °C~+125 °C
UCC27710DRの適用について
モータードライブ (ステップモーター,HVAC,ファン,電動ツール,ロボット,ドローン,サーボ)
照明,LED電源,室内照明
洗濯機 乾燥機 冷蔵庫
インダクション加熱
DCからACのインバーター
