商品の詳細:
|
| 部品番号: | LAN9500AI-ABZJ | 規格:: | USB 2 について0 |
|---|---|---|---|
| 供給電圧-分:: | 3.3V | 最高供給電圧-:: | 3.3V |
| 最低動作温度:: | - 40°C | 最高動作温度:: | + 85C |

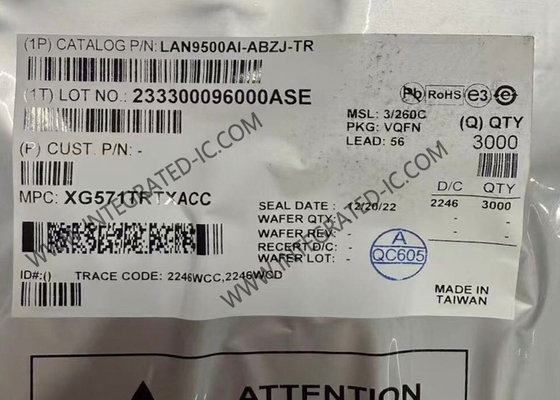

LAN9500AI-ABZJ イーサネットIC シングルチップ 高速USB 2.0 - 10/100 イーサネットコントローラー
LAN9500AI-ABZJ の製品説明
LAN9500AI-ABZJ 高速USB 2.0 - 10/100 イーサネットコントローラーは、統合された10/100イーサネットPHY、Hi-Speed USB 2.0 PHY、Hi-Speed USB 2.0コントローラー、10/100イーサネットMAC、TAPコントローラー、EEPROMコントローラー、FIFOコントローラーをコンパクトな56ピンQFNパッケージに収めた、高性能でコスト競争力のあるUSB - イーサネット接続ソリューションを提供します。
LAN9500AI-ABZJ の仕様
|
|
USBコントローラー |
|
|
ブリッジ、USB - イーサネット |
|
|
USB 2.0 |
|
|
3.3 V |
|
|
3.3 V |
|
|
- 40 C |
|
|
+ 85 C |
|
湿度への感度: |
はい |
|
動作供給電圧: |
3.3 V |
|
ユニット重量: |
190 mg |
LAN9500AI-ABZJ のハイライト
シングルチップ Hi-Speed USB 2.0 - 10/100 イーサネットコントローラー
統合10/100イーサネットMAC、全二重サポート
HP AutoMDIXサポート付き統合10/100イーサネットPHY
統合USB 2.0 Hi-Speedデバイスコントローラー
統合USB 2.0 Hi-Speed PHY
低電力動作モードを実装
LAN9500AI-ABZJ の機能
USBデバイスコントローラー
- Hi-Speed Universalに完全準拠
シリアルバス仕様リビジョン2.0
- HS (480 Mbps) および FS (12 Mbps) モードをサポート
- 4つのエンドポイントをサポート
- ベンダー固有のコマンドをサポート
- 統合USB 2.0 PHY
- リモートウェイクアップをサポート
• 高性能10/100イーサネットコントローラー
- IEEE802.3/802.3uに完全準拠
- 統合イーサネットMACおよびPHY
- 10BASE-Tおよび100BASE-TXサポート
- 全二重および半二重サポート
- 全二重および半二重フロー制御
- プリアンブルの生成と削除
- 自動32ビットCRC生成とチェック
- 自動ペイロードパディングとパッド削除
- ループバックモード
- TCP/UDP/IP/ICMPチェックサムオフロードサポート
- 柔軟なアドレスフィルタリングモード
–1つの48ビット完全アドレス
–64個のハッシュフィルタリングされたマルチキャストアドレス
–すべてのマルチキャストをパス
–プロミスキャスモード
–逆フィルタリング
–ステータスレポート付きですべての着信をパス
- ウェイクアップパケットサポート
- 統合イーサネットPHY
–自動ネゴシエーション
–自動極性検出と修正
–HP Auto-MDIXサポート
–リンクステータス変更ウェイクアップ検出
- 3つのステータスLEDのサポート
- 外部MIIおよびTurbo MIIサポート HomePNA™ および HomePlug® PHY
• 電源とI/O
- さまざまな低電力モード
- NetDetach機能によりバッテリー寿命が向上
- PCIライクPMEウェイクをサポート
- 11個のGPIO
- バスパワーおよびセルフパワー動作をサポート
- 統合パワーオンリセット回路
- シングル外部3.3v I/O電源
–内部コアレギュレータ
LAN9500AI-ABZJ のアプリケーション
組み込みシステム
セットトップボックス
PVR
CEデバイス
ネットワークプリンター
USBポートレプリケーター
スタンドアロンUSB - イーサネットドングル
テスト計測器
産業用
