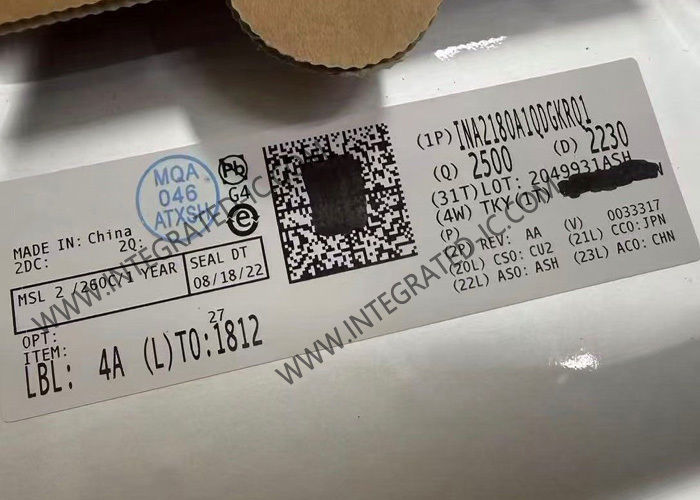

INA2180A1QDGKRQ1 集積回路チップ 350kHz 電流検出アンプ VSSOP8

INA2180A1QDGKRQ1 集積回路チップ 350kHz 電流センスアンプ VSSOP8​

INA2180A1QDGKRQ1 の製品概要

INA2180A1QDGKRQ1 電流センスアンプは、コスト最適化されたアプリケーション向けに設計されています。INA2180A1QDGKRQ1 は、電源電圧に関係なく、–0.2 V から +26 V のコモンモード電圧で電流センス抵抗の両端の電圧降下を検出する電流センスアンプ（電流シャントモニターとも呼ばれます）ファミリーの一部です。
INA2180A1QDGKRQ1 は、4 つの固定ゲインデバイスオプション（20 V/V、50 V/V、100 V/V、または 200 V/V）で整合抵抗ゲインネットワークを統合しています。この整合ゲイン抵抗ネットワークは、ゲイン誤差を最小限に抑え、温度ドリフトを低減します。

INA2180A1QDGKRQ1 の仕様

INA2180A1QDGKRQ1 の特徴

コモンモード範囲（VCM）：–0.2 V ～ +26 V
高帯域幅：350 kHz
オフセット電圧:
±150 µV（最大）at VCM = 0 V
±500 µV（最大）at VCM = 12 V
出力スルーレート：2 V/µs
精度:
±1% ゲイン誤差（最大）
1-µV/°C オフセットドリフト（最大）
ゲインオプション：20 V/V
静止電流：最大 260 µA

INA2180A1QDGKRQ1 のアプリケーション
モーター制御
バッテリー監視
電源管理
照明制御
過電流検出
