商品の詳細:
|
| 部品番号: | STGB10NB37LZT4 | 電圧 - コレクターエミッター分解 (最大): | 440V |
|---|---|---|---|
| 電流 - コレクター (Ic) (最大): | 20 A | 現在-脈打つコレクター（Icm）: | 40 A |
| VCE (オン) (最大) @ VGE, Ic: | 1.8V @ 4.5V、10a | パワー - マックス: | 125W |

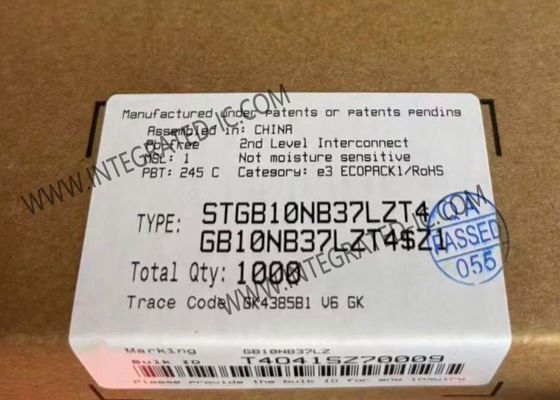

STGB10NB37LZT4 集積回路チップ 10A 410V 内部クランプ IGBTトランジスタ TO-263-3
STGB10NB37LZT4 の製品説明
STGB10NB37LZT4 IGBT は、高度な PowerMESH™ プロセスを採用しており、スイッチング性能と低オン状態のバランスに優れています。内蔵のコレクタ-ゲートツェナーは非常に正確なアクティブクランプを示し、ゲート-エミッタツェナーはESD保護を提供します。
STGB10NB37LZT4 の仕様
|
電圧 - コレクタ-エミッタ間破壊 (最大) |
440 V |
|
電流 - コレクタ (Ic) (最大) |
20 A |
|
電流 - コレクタパルス (Icm) |
40 A |
|
Vce(on) (最大) @ Vge, Ic |
1.8V @ 4.5V, 10A |
|
電力 - 最大 |
125 W |
|
スイッチングエネルギー |
2.4mJ (オン), 5mJ (オフ) |
|
入力タイプ |
標準 |
|
ゲート電荷 |
28 nC |
|
Td (オン/オフ) @ 25°C |
1.3µs/8µs |
|
テスト条件 |
328V, 10A, 1kOhm, 5V |
|
動作温度 |
-65°C ~ 175°C (TJ) |
STGB10NB37LZT4 の特徴
低い閾値電圧
低いオン電圧降下
低いゲート電荷
高い電流容量
高電圧クランプ機能
STGB10NB37LZT4 の用途
自動車用イグニッション
