商品の詳細:
|
| 部品番号: | IKW75N60T | コレクター - エミッタ電圧VCEOマックス: | 600 V |
|---|---|---|---|
| コレクターエミッター飽和電圧: | 1.5 V | 最高のゲートのエミッターの電圧: | - 20ボルト、20ボルト |
| 25℃での連続コレクター電流: | 80 a | PD-電力散逸: | 428W |
| ハイライト: | 600V 75A IGBT トランジスタ,PG-TO247-3 IGBTチップ,シークレット IGBT 集成回路 |
||
| 属性 | 値 |
|---|---|
| 部品番号 | IKW75N60T |
| コレクタ-エミッタ間電圧 VCEO 最大 | 600 V |
| コレクタ-エミッタ間飽和電圧 | 1.5 V |
| 最大ゲート-エミッタ間電圧 | - 20 V、20 V |
| 25℃での連続コレクタ電流 | 80 A |
| Pd - 消費電力 | 428 W |

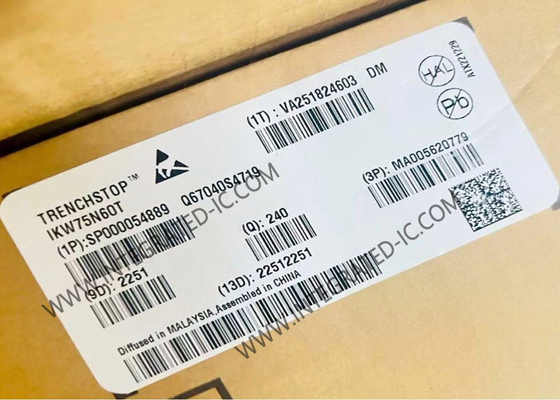

IKW75N60T ハードスイッチング 600 V、75 A TRENCHSTOP™ IGBT3 は、TO-247 パッケージにフル定格のフリーホイールダイオードと共パッケージされており、トレンチセルとフィールドストップコンセプトの組み合わせにより、IKW75N60T の静的および動的性能が大幅に向上します。 IGBT とソフトリカバリエミッタ制御ダイオードの組み合わせにより、ターンオン損失がさらに最小限に抑えられます。スイッチング損失と伝導損失の最適なバランスにより、最高の効率が達成されます。
| パラメータ | 値 |
|---|---|
| シリーズ | TRENCHSTOP™ |
| IGBT タイプ | トレンチフィールドストップ |
| 電圧 - コレクタ-エミッタ間破壊 (最大) | 600 V |
| 電流 - コレクタ (Ic) (最大) | 80 A |
| 電流 - コレクタパルス (Icm) | 225 A |
| Vce(on) (最大) @ Vge, Ic | 2V @ 15V, 75A |
| 電力 - 最大 | 428 W |
| スイッチングエネルギー | 4.5mJ |
| 入力タイプ | 標準 |
| ゲート電荷 | 470 nC |
| Td (on/off) @ 25°C | 33ns/330ns |
| テスト条件 | 400V, 75A, 5Ohm, 15V |
| 逆回復時間 (trr) | 121 ns |
| 動作温度 | -40°C ~ 175°C (TJ) |
| 実装タイプ | スルーホール |
| パッケージ / ケース | TO-247-3 |
| サプライヤデバイスパッケージ | PG-TO247-3-1 |
