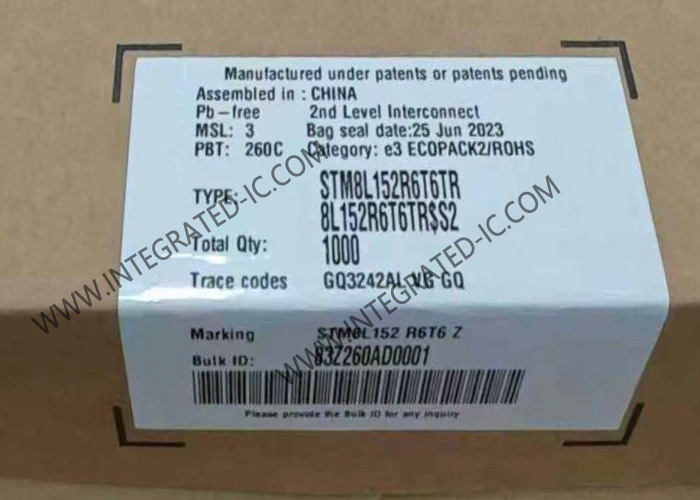

STM8L152R6T6TR マイクロコントローラ MCU 超低電源 8 ビット 16MHz STM8L マイクロコントローラ 64-LQFP

STM8L152R6T6TR 超低消費電力デバイスは、強化された STM8 CPU コアを特徴とし、コード密度が向上し、24ビットのリニアアドレッシング空間と低消費電力動作に最適化されたアーキテクチャを備えたCISCアーキテクチャの利点を維持しながら、処理能力（最大16 MHzで最大16 MIPS）を向上させています。

• 動作条件: 動作電源: 1.65～3.6 V (BORなし)、1.8～3.6 V (BORあり)。温度範囲: -40～85、105または125 °C
• 低消費電力機能: 5つの低消費電力モード: ウェイト、低消費電力実行 (5.9 μA)、低消費電力ウェイト (3 μA)、フルRTC付きアクティブホールド (1.4 μA)、ホールド (400 nA)。消費電力: 200 μA/MHz+330 μA。ホールドモードからの高速ウェイクアップ (4.7 μs)。I/0あたりの超低リーク: 50 nA
• 高度なSTM8コア: ハーバードアーキテクチャと3段パイプライン。最大周波数: 16 MHz、16 CISC MIPSピーク。最大40個の外部割り込みソース
• リセットと電源管理: 5つのプログラム可能なしきい値を持つ低消費電力、超安全BORリセット。超低消費電力POR/PDR。プログラム可能な電圧検出器 (PVD)
• クロック管理: 32 kHzおよび1～16 MHz水晶発振器。内部16 MHz工場トリミングRCおよび38 kHz低消費電力RC。クロックセキュリティシステム
• 低消費電力RTC: アラーム割り込み付きBCDカレンダー。 +/- 0.5ppm精度でのデジタルキャリブレーション。高度な改ざん防止検出
• LCD: 8x40または4x44 w/ステップアップコンバータ
• DMA: ADC、DAC、SPI、I2C、USART、タイマー用4 ch、メモリ間1 ch
• 出力バッファ付き2x12ビットDAC (デュアルモード)
• 最大1 Msps/28チャンネルの12ビットADC
• 温度センサーと内部参照電圧
• メモリ: 最大64 KbytesのFlashメモリ（ECCおよびRWW付き最大2 KbytesのデータEEPROM）。柔軟な書き込み/読み取り保護モード。最大4 KbytesのRAM
• 2つの超低消費電力コンパレータ: 固定しきい値1つとレールツーレール1つ。ウェイクアップ機能
• タイマー: 2チャンネル（IC、OC、PWM）、直角位相エンコーダ付き3つの16ビットタイマー。モータ制御をサポートする3チャンネルの16ビット高度制御タイマー。7ビットプリスケーラ付き1つの8ビットタイマー。1つのウィンドウ、1つの独立ウォッチドッグ。1、2、または4 kHzの周波数を持つビープ音タイマー
• 通信インターフェース: 2つの同期シリアルインターフェース (SPI)。高速I2C 400 kHz SMBusおよびPMBus。3つのUSART (ISO 7816インターフェース+ IrDA)
• 最大67個のI/O、すべて割り込みベクトルにマッピング可能
• タッチキー、近接、リニアタッチ、ロータリータッチセンサーをサポートする最大16個の静電容量センシングチャンネル
• SWIMを使用した高速オンチッププログラミングと非侵入型デバッグ、USARTを使用したブートローダー
• 96ビットの一意のID
