商品の詳細:
|
| 部品番号: | IPD60R950C6 | Vds -下水管源の絶縁破壊電圧: | 600 V |
|---|---|---|---|
| ID -連続的な下水管の流れ: | 4.4 A | Rdsのオン下水管源の抵抗: | 860mOhms |
| Qg -ゲート充満: | 13c | PD-電力散逸: | 37 W |

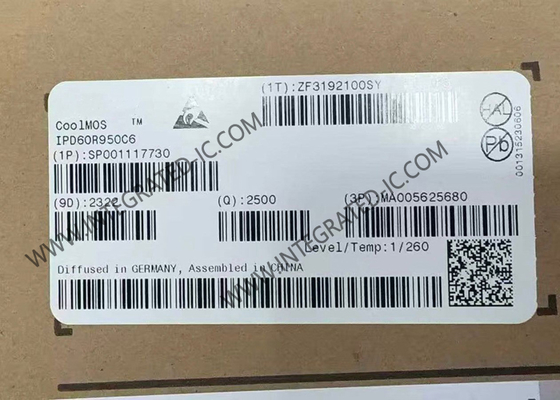

IPD60R950C6 集積回路チップ CoolMOS C6 パワートランジスタ 600V MOSFET トランジスタ
製品概要
IPD60R950C6 は 600V CoolMOS C6 パワートランジスタです。IPD60R950C6 は、使いやすさを損なうことなく、高速スイッチング SJ MOSFET のすべての利点を提供します。非常に低いスイッチング損失と導通損失により、スイッチングアプリケーションはさらに効率的になり、よりコンパクトで、軽量で、冷却されます。
仕様
|
シリーズ
|
CoolMOS™ C6
|
|
FET タイプ
|
N チャネル
|
|
テクノロジー
|
MOSFET (金属酸化物)
|
|
ドレイン-ソース間電圧 (Vdss)
|
600 V
|
|
電流 - 連続ドレイン (Id) @ 25°C
|
4.4A (Tc)
|
|
駆動電圧 (最大 Rds オン、最小 Rds オン)
|
10V
|
|
Rds オン (最大) @ Id, Vgs
|
950mOhm @ 1.5A, 10V
|
|
Vgs(th) (最大) @ Id
|
3.5V @ 130µA
|
|
ゲート電荷 (Qg) (最大) @ Vgs
|
13 nC @ 10 V
|
|
Vgs (最大)
|
±20V
|
|
入力容量 (Ciss) (最大) @ Vds
|
280 pF @ 100 V
|
|
消費電力 (最大)
|
37W (Tc)
|
|
動作温度
|
-55°C ~ 150°C (TJ)
|
|
実装タイプ
|
表面実装
|
|
サプライヤデバイスパッケージ
|
PG-TO252-3
|
|
パッケージ / ケース
|
TO-252-3, DPAK (2 リード + タブ), SC-63
|
特徴
非常に低い FOM Rdson Qg および Eoss による非常に低い損失
非常に高い耐コミュテーション性
使いやすい/駆動しやすい
産業用途向けに JEDEC に準拠した完全な認定
Pb フリーめっき、ハロゲンフリー成形コンパウンド
アプリケーション
PFC ステージ、ハードスイッチング PWM ステージ、および共振スイッチング PWM ステージ (例: PC Silverbox、アダプター、LCD および PDP TV、照明、サーバー、テレコム、UPS)。
