商品の詳細:
|
| 部品番号: | MLX90316LDC-BDG-100-RE | 製品: | 回転位置センサー |
|---|---|---|---|
| シリーズ: | トライアクシス® | 電気回転角度-機械: | 0°~360° 連続 |
| 直線性: | ±1° | 電圧 - 供給: | 4.5V〜5.5V |
| ハイライト: | MLX90316LDC-BDG-100-RE,MLX90316LDC-BDG-100-RE センサーIC,トライアキス メインストリーム回転位置センサーIC |
||

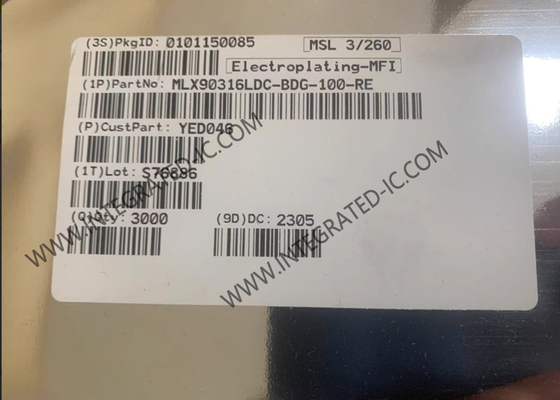

MLX90316LDC-BDG-100-RE センサーIC Triaxis メインストリームロータリーポジションセンサーIC SOIC8
製品概要
MLX90316LDC-BDG-100-REは、自動車および産業システムにおける非接触ロータリーポジションセンサーアプリケーションを対象とした、デバイス表面（シャフトエンドマグネット）上で回転する小型ダイポール磁石の角度位置を提供するTriaxis®ロータリーポジションセンサーICです。
仕様
|
シリーズ
|
Triaxis®
|
|
測定対象
|
回転位置
|
|
技術
|
ホール効果
|
|
回転角度 - 電気的、機械的
|
0°～360°、連続
|
|
出力
|
SPI
|
|
アクチュエータタイプ
|
外部磁石、別売
|
|
直線性
|
±1°
|
|
電圧 - 供給
|
4.5V～5.5V
|
|
実装タイプ
|
表面実装
|
|
終端スタイル
|
ガルウィング
|
|
動作温度
|
-40°C～150°C
|
|
パッケージ/ケース
|
8-SOIC (0.154インチ、3.90mm幅)
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
特徴
絶対ロータリーポジションセンサーIC
シンプルで堅牢な磁気設計
Triaxis®ホール技術
最大360度のプログラム可能な角度範囲
選択可能な出力モード：アナログ（レシオメトリック）、PWMまたはシリアルプロトコル（SPI）
360度で12ビットの角度分解能
10ビットの角度熱精度
40ビットのID番号
-40°C～150°Cの周囲温度範囲
断線診断（オープンVdd、オープンVss）
オンチップ診断
シングルダイSOIC-8パッケージRoHS準拠
アプリケーション
絶対ロータリーポジションセンサー
ステアリングホイール位置センサー
ペダル位置センサー
モーターシャフト位置センサー
スロットル位置センサー
フロートレベルセンサー
車高位置センサー
非接触ポテンショメータ
