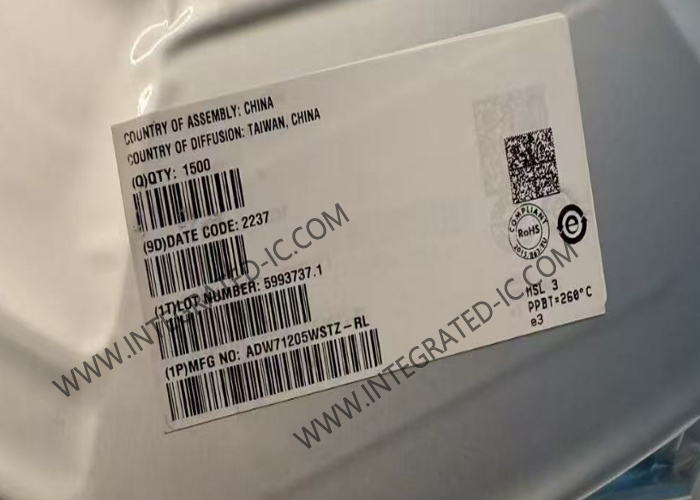

ADW71205WSTZ 12ビットRDC LQFP44 レゾルバ-デジタルコンバータ

ADW71205WSTZ 集積回路チップ 12 ビット RDC LQFP44 リゾルバ - デジタルコンバータ​

製品概要

ADW71205WSTZ は、リゾルバ用の正弦波励起を提供するオンボードのプログラマブル正弦波発振器を含む、完全な 12 ビット分解能トラッキングリゾルバ - デジタルコンバータです。

ADW71205WSTZ は、Sin および Cos 入力で 3.15 V p-p ± 27% の入力信号を受け入れます。タイプ II トラッキングループを使用して入力を追跡し、入力 Sin および Cos 情報を入力角度と速度のデジタル表現に変換します。最大トラッキングレートは、外部クロック周波数の関数です。ADW71205WSTZ の性能は、8.192 MHz ± 25% の周波数範囲で規定されており、最大トラッキングレートは 1250 rps です。

仕様

特徴

完全なモノリシックリゾルバ - デジタルコンバータ (RDC)
パラレルおよびシリアル 12 ビットデータポート
システム障害検出
±11 アーク分の精度
入力信号範囲: 3.15 V p-p ± 27%
絶対位置と速度の出力
1250 rps の最大トラッキングレート、12 ビット分解能
インクリメンタルエンコーダエミュレーション (1024 パルス/rev)
オンボードのプログラマブル正弦波発振器
単一電源動作 (5.00 V ± 5%)
−40°C ～ +125°C の温度定格
44 リード LQFP
4 kV ESD 保護

アプリケーション
自動車のモーションセンシングと制御
ハイブリッド電気自動車
電動パワーステアリング
統合スタータジェネレータ/オルタネータ
産業用モーター制御
プロセス制御
