商品の詳細:
|
| 部品番号: | LTC3854EMSE | 出力電圧：: | 800 mVから5.5ボルト |
|---|---|---|---|
| 出力電流：: | 25A | 出力の数：: | 1出力 |
| 入力電圧-min：: | 4.5 v | 入力電圧-max：: | 38ボルト |
| ハイライト: | LTC3854EMSE,LTC3854EMSE 統合回路チップ,シンクロン・ステップダウンDC/DCコントローラ |
||

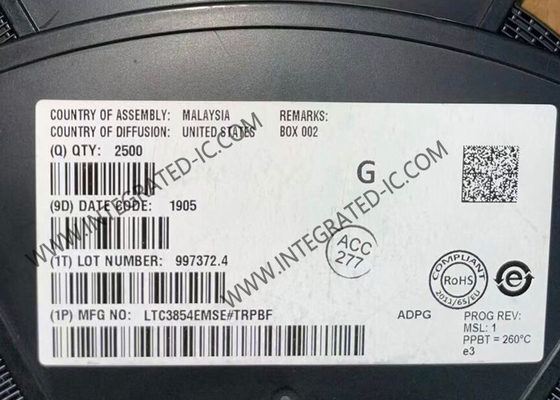

LTC3854EMSE 集積回路チップ 高性能同期降圧スイッチングDC/DCコントローラ
製品説明
LTC3854EMSEは、オールNチャネル同期パワーMOSFET段を駆動する高性能同期降圧スイッチングDC/DCコントローラです。
LTC3854EMSEは、400kHzの定周波数電流モードアーキテクチャを特徴としています。LTC3854EMSEは、4.5V～38V（絶対最大40V）の入力電圧範囲で動作し、0.8V～5.5Vの出力電圧を調整します。
仕様
|
出力タイプ
|
トランジスタドライバ
|
|
機能
|
降圧
|
|
出力構成
|
正
|
|
トポロジー
|
バック
|
|
出力数
|
1
|
|
出力フェーズ
|
1
|
|
電圧 - 電源 (Vcc/Vdd)
|
4.5V～38V
|
|
周波数 - スイッチング
|
400kHz
|
|
デューティサイクル (最大)
|
98%
|
|
同期整流器
|
はい
|
|
クロック同期
|
いいえ
|
|
制御機能
|
イネーブル、ソフトスタート
|
|
動作温度
|
-40℃～85℃ (TA)
|
特徴
広い動作VIN範囲：4.5V～38V
RSENSEまたはDCR電流検出
±1% 0.8V基準精度（温度範囲内）
400kHzスイッチング周波数
デュアルNチャネルMOSFET同期ドライブ
非常に低いドロップアウト動作：97%デューティサイクル
プリバイアス出力への起動
調整可能な出力電圧ソフトスタート
出力電流フォールドバック制限（ソフトスタート中は無効）
出力過電圧保護
外部ゲートドライブ用5V LDO
OPTI-LOOP®補償によりCOUTを最小化
低シャットダウンIQ：15μA
アプリケーション
自動車システム
テレコムシステム
産業用機器
分散型DC電源システム
