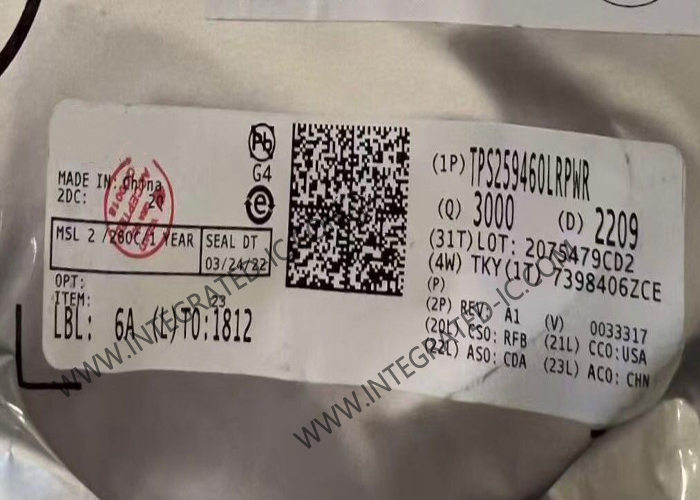

TPS259460LRPWR 集積回路チップ eFuse IC 電子ヒューズ 5.5A ホットスワップコントローラ

TPS259460LRPWR 集積回路チップ eFuse IC 電子ヒューズ 5.5A ホットスワップコントローラー​

製品説明

TPS259460LRPWR eFuse は、小型パッケージに収められた高度に統合された回路保護および電力管理ソリューションです。これらのデバイスは、非常に少ない外部コンポーネントを使用して複数の保護モードを提供し、過負荷、短絡、電圧サージ、および過剰な突入電流に対する堅牢な防御を提供します。内蔵のバックツーバック FET を使用することで、TPS259460LRPWR は ON 状態で双方向の電流フローを可能にし、OFF 状態では両方向の電流フローをブロックするため、USB OTG (On-The-Go) アプリケーションに最適です。

仕様

特徴

• 広い動作入力電圧範囲: 2.7 V ～ 23 V
– 28 V 絶対最大
• 低オン抵抗のバックツーバック FET 内蔵: RON = 28.3 mΩ (typ.)
– ON 状態での双方向電流フロー
– OFF 状態での逆電流ブロック
• 高速過電圧保護
– 1.2-μs (typ.) の応答時間で調整可能な過電圧ロックアウト (OVLO)
• 負荷電流モニタ出力 (ILM) による順方向の過電流保護
– アクティブ電流制限応答
– 調整可能なしきい値 (ILIM): 0.5 A ～ 6 A
• ILIM > 1 A の場合、±10% の精度
– ピーク電流を最大 2 × ILIM まで可能にする調整可能な過渡ブランキングタイマー (ITIMER)
– 出力負荷電流モニタ精度: ±6% (IOUT ≥ 1 A)
• OUT ピンでの短絡保護のための高速トリップ応答
– 500-ns (typ.) の応答時間
– 調整可能 (2 × ILIM) および固定しきい値
• 調整可能な低電圧ロックアウトしきい値 (UVLO) を備えたアクティブハイイネーブル入力
• 調整可能な出力スルーレート制御 (dVdt)
• 過熱保護
• デジタル表示オプション:
– 調整可能なしきい値 (PGTH) を備えた Power Good 表示 (PG) または
– Supply Good (SPLYGD) および Fault (FLT) 表示
• 小型フットプリント: QFN 2 mm × 2 mm、0.45 mm ピッチ

アプリケーション
• USB On-The-Go (OTG)
• スマートフォン
• タブレット
• デジタルカメラ
• POS 端末
• ワイヤレス充電器
