商品の詳細:
|
| 部品番号: | LTC3401EMS | 出力電圧: | 2.6 Vから5.5ボルト |
|---|---|---|---|
| 出力電流: | 1 a | 出力数: | 1出力 |
| 頻度の切り替え: | 3 MHz | 供給電流の動作: | 38 uA |
| ハイライト: | LTC3401EMS,LTC3401EMS 集積回路チップ,1A同期昇圧コンバータ |
||

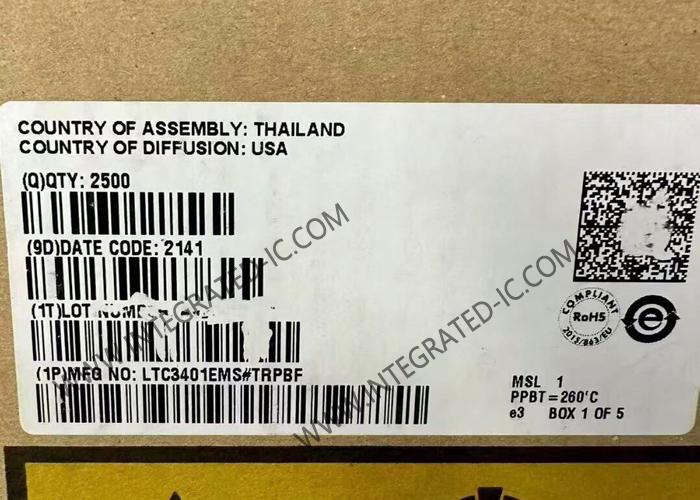

LTC3401EMS 集積回路チップ 1A 同期昇圧コンバータ 3MHz ステップアップレギュレータ
製品概要
LTC3401EMS は、1V 未満の入力電圧から動作する高効率、固定周波数、ステップアップ DC/DC コンバータです。LTC3401EMS は、0.16Ω の N チャネル MOSFET スイッチと 0.18Ω の P チャネル同期整流器を含みます。最大 3MHz のスイッチング周波数は、外部タイミング抵抗器でプログラムされ、発振器は外部クロックに同期できます。外部ショットキーダイオードはオプションですが、効率をわずかに向上させます。
仕様
|
機能
|
ステップアップ
|
|
出力構成
|
正
|
|
トポロジー
|
ブースト
|
|
出力タイプ
|
調整可能
|
|
出力数
|
1
|
|
電圧 - 入力 (最小)
|
0.5V
|
|
電圧 - 入力 (最大)
|
5.5V
|
|
電圧 - 出力 (最小/固定)
|
2.6V
|
|
電圧 - 出力 (最大)
|
5.5V
|
|
電流 - 出力
|
1A (スイッチ)
|
|
周波数 - スイッチング
|
2MHz
|
|
同期整流器
|
はい
|
|
実装タイプ
|
表面実装
|
|
パッケージ/ケース
|
10-TFSOP、10-MSOP (0.118インチ、3.00mm 幅)
|
|
サプライヤデバイスパッケージ
|
10-MSOP
|
特徴
同期整流: 最大 97% の効率
1A スイッチ電流定格
最大 3MHz の固定周波数動作
広い入力範囲: 0.5V ～ 5V (動作)
非常に低い静止電流: 38µA (Burst Mode® 動作)
2.6V ～ 5V 調整可能出力電圧
0.85V (Typ) 起動電圧
外部ショットキーダイオード不要 (VOUT < 4.3V)
同期可能なスイッチング周波数
Burst Mode イネーブル制御
アンチリンギング制御によりスイッチングノイズを低減
PGOOD 出力
OPTI-LOOP® 補償
非常に低いシャットダウン電流: <1µA
小型 10 ピン MSOP パッケージ
アプリケーション
ポケットベル
ハンドヘルド機器
コードレス電話
ワイヤレスハンドセット
GPS 受信機
バッテリーバックアップ
CCFL バックライト
