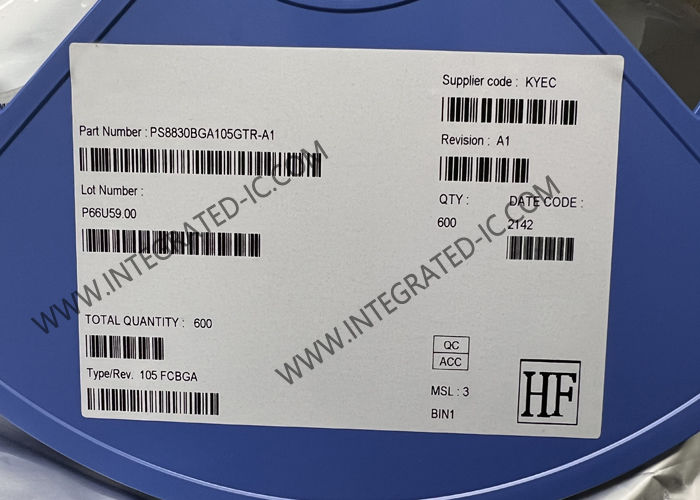

PS8830BGA105GTR-A1 集積回路チップ ホストアプリケーションのためのフル機能USB4リタイマー

PS8830BGA105GTR-A1は,ホストアプリケーション用のUSB4®,DisplayPortTM 2.0およびThunderboltTM 4.0リタイマーである.USB4およびUSB3に対応している.2 仕様と関連する USB-IF 仕様で,リタイマーと代替モードのサポートに対応し,USB Type-C® 2 の VESA DisplayPort 代替モードに対応しています..0標準

完全なUSB4 Gen 3×2およびUSB 3.2 Gen 2×2のサポートとUHBR20までのDisplayPort 4レーンサポートに加えて,PS8830はUSB 3の多機能操作をサポートします.2 Gen 2×1 DP Alt Mode 規格で定義された DP 1 レーンまたは 2 レーンサポート. With its fully enabled USB4 and alt mode features the PS8830BGA105GTR-A1 provides a simple but versatile high-performance retimer solution for high speed signal integrity and compliance margin at the USB-C receptacleまた,システムバッテリー寿命,USB4エコシステム,ユーザー体験を延長するために超低待機電力を提供します.

• USB4 Gen 3×2 (40Gbps x 2レーン) と Gen 2×2 (20Gbps x 2レーン) をサポートする
• USB 3.2 Gen 2×2 (デフォルトで指定されているUSB4) と後方対応
• USB 低電源モード U1,U2,U3をサポート
• ディスプレイポート2.0の代替モードとDPリンクレートRBR,HBR,HBR2,HBR3,UHBR10,UHBR13をサポートする.5UHBR20
• LTTPR 非透明と透明モードをサポート
• 10.3125Gbps と 20.625Gbps の Thunderbolt 4.0 代替モードをサポートする
• 時計転送をサポートする
• SBU用のAUX/LSxスイッチを組み込み
• CTLEとDFEの調整式均衡装置
• 統合された85Ωの差点終結抵抗
• シングル 3.3V 供給装置,チップ内統合スイッチ調節器
• 6x6mm 105ボールのBGAパッケージ

• ノートPC,デスクトップ,タブレット
• USB Type-C ホスト アプリケーション
