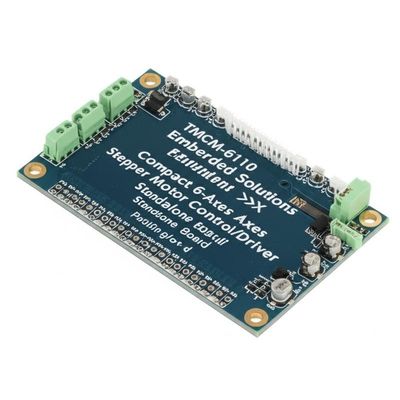

TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input
TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

大画像 :  TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

商品の詳細:
起源の場所: CN
ブランド名: Original Factory
証明: Lead free / RoHS Compliant
モデル番号: TMCM-6110
お支払配送条件:
最小注文数量: 10
価格: Contact for Sample
パッケージの詳細: 標準パッケージ
受渡し時間: 3-5営業日
支払条件: T/T
供給の能力: 1日あたり10000個
連絡先

TMCM-6110 Compact 6-Axes Stepper Motor Controller and Driver Board with 1.1A RMS and 9V to 28V Input

記述
部品番号: TMCM-6110 入力電圧：: 9Vから28V
モーターの数: 6 電圧 - 負荷: 7〜34V
現在 - 出力: 1.1A 電圧 - 供給: 12〜34VDC
ハイライト:

6-Axes Stepper Motor Controller

,

1.1A RMS Motor Driver Board

,

9V to 28V TMCM-6110

TMCM-6110 Embedded Solutions Compact 6-Axes Stepper Motor Controller/Driver Standalone Board
Product Description
The TMCM-6110 is a compact 6-axis stepper motor controller/driver standalone board capable of supporting up to 6 bipolar stepper motors with up to 1.1A RMS coil current. Each motor features dedicated motor and reference/end switch connectors. The module includes 8 general purpose inputs and 8 general purpose outputs.
This six-axis stepper motor controller/driver module features sensorless load dependent current control, powered by ADI Trinamic's advanced StallGuard2™, CoolStep™, and SpreadCycle™ technology with a trapezoidal ramp generator. With proper heatsinking, the TMCM-6110 can drive up to 1.6A per output at an operating voltage of 9 to 28V. Communication interfaces include RS485, CAN, and USB, with an integrated protocol processor providing high-level TMCL communication.
Specifications
Type Board
Motor Type Stepper
Control / Drive Type Stepper, Bipolar
Number of Motors 6
Voltage - Load 7 ~ 34V
Current - Output 1.1A
Voltage - Supply 12 ~ 34VDC
Interface CAN, RS-485
Mounting Type Chassis Mount
Operating Temperature -40°C ~ 70°C
Key Features
  • Motion Controller: Real-time motion profile calculation with on-the-fly parameter adjustment
  • Bipolar Stepper Motor Driver: Supports up to 256 microsteps per full step
  • Advanced Technologies: StallGuard2™ for stall detection, CoolStep™ for reduced power consumption
  • Interfaces: 8 multi-purpose inputs (24V compatible), 8 multi-purpose outputs
  • Communication: RS485, USB 2.0 full speed (12Mbit/s), CAN 2.0B
  • Protection: Overtemperature and undervoltage protection
  • Software Support: TMCL remote and standalone operation with TMCL-IDE support
Electrical & Mechanical Data
  • Supply voltage: +9V to +28V DC
  • Motor current: up to 1.1A RMS (programmable) per axis
  • Board dimensions: 130mm x 100mm, max height 30mm
  • 4 mounting holes for M3 screws
Related Electronic Components
Part Number Package
PIC32MK0512GPG064T-E/R4X 64-VFQFN
PIC32MK0512GPG064T-I/R4X 64-VFQFN
PIC32MK0256MCJ064T-I/R4X 64-VQFN
PIC32MK0512GPG064-E/PT 64-TQFP
PIC32MK0512GPG064-I/PT 64-TQFP
PIC32MK0512GPG064-I/R4X 64-VFQFN
PIC32MK0256MCJ064-E/PT 64-TQFP
PIC32MK0256MCJ064-E/R4X 64-VQFN
PIC32MK0256MCJ064-I/PT 64-TQFP
PIC32MK0256MCJ064T-E/R4X 64-VQFN
Additional components available - contact us for full list
Frequently Asked Questions
Are your products original?
Yes, all products are original, new original import is our purpose.
Which Certificates do you have?
We are ISO 9001:2015 Certified Company and member of ERAI.
Can you support small quantity order or sample? Is the sample free?
Yes, we support sample orders and small quantities. Sample cost varies according to your order or project requirements.
How do you ship orders? Is it safe?
We use express carriers including DHL, FedEx, UPS, TNT, and EMS. We can also use your preferred forwarder. Products are securely packaged, and we guarantee their safety during transit.
What is the lead time?
Stock parts ship within 5 working days. For non-stock items, we will confirm lead time based on your order quantity.
