商品の詳細:
|
| 部品番号: | S9KEAZN16AMLCR 試聴する | コア：: | アーム コーテックス M0+ |
|---|---|---|---|
| プログラムメモリサイズ：: | 16 kb | データバス幅：: | 32ビット |
| ADC解像度：: | 12ビット | 最大クロック周波数：: | 40MHz |
| ハイライト: | S9KEAZN16AMLCR 試聴する,S9KEAZN16AMLCR マイクロコントローラー MCU,ARM Cortex-M0+ キネティス KEA マイクロコントローラ |
||

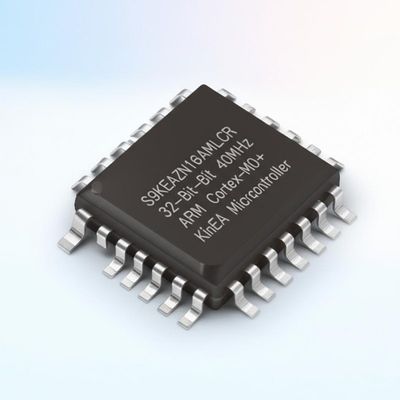

S9KEAZN16AMLCR マイクロコントローラー MCU 32ビット 40MHz ARM コルテックス-M0+ キネティス KEA マイクロコントローラー
S9KEAZN16AMLCRの製品説明
S9KEAZN16AMLCRは32ビット 40MHz ARM コルテックス-M0+ キネティス KEA マイクロコントローラです.
Kinetis® EAシリーズの32ビットArm® Cortex® MCUは,最高レベルの品質と長寿サポートを必要とする幅広い自動車および産業用アプリケーションを対象としています.
S9KEAZN16AMLCRの仕様
|
コアプロセッサ |
ARM® Cortex®-M0+ |
|
コアサイズ |
32ビット |
|
スピード |
40MHz |
|
接続性 |
I2C,LINbus,SPI,UART/USART について |
|
周辺機器 |
LVD,POR,PWM,WDT |
|
I/O の数 |
28 |
|
プログラムメモリサイズ |
16KB (16K x 8) |
|
プログラムメモリタイプ |
フラッシュ |
|
EEPROM サイズ |
256 × 8 |
|
RAM サイズ |
2K × 8 |
|
電圧 - 供給 (Vcc/Vdd) |
2.7V~5.5V |
|
データ変換機 |
A/D 16x12b |
|
オスイレーター型 |
内部 |
|
動作温度 |
-40°C~125°C (TA) |
S9KEAZN16AMLCRの特徴
動作特性
• 電圧範囲:2.7〜5.5V
• フラッシュ書き込み電圧範囲:2.7から5.5V
• 温度帯 (環境): -40〜125°C
パフォーマンス
• 40 MHz の Arm® Cortex-M0+ コア と 20 MHz の バス 時計 まで
• 32 ビット × 32 ビット マルチプリキュア
• 単サイクル I/O アクセスポート
メモリーとメモリーインターフェース
• 最大 64 KB の フラッシュ
• 最大 256B EEPROM
• 最大 4 KB の RAM
時計
• オシレーター (OSC) - 32.768 kHz の結晶または 4 MHz から 20 MHz の結晶またはセラミック共振器をサポートします.低電力または高増幅オシレーターを選択します.
• 内部クロックソース (ICS) - 内部または外部参照を持つ内部FLL,40MHzシステムとコアクロックのための 31.25kHzのプリトリムされた内部参照.
内部 1 kHz の低電源オシレーター (LPO)
システム周辺機器
●電源管理モジュール (PMC) 3つの電源モード:実行,待機,停止
• リセットまたは中断の低電圧検出 (LVD),選択可能なトリップポイント
• 独立時計源 (WDOG) を備えたウォッチドッグ
• プログラム可能な周期的な冗長性チェックモジュール (CRC)
• シリアルワイヤデバッグインターフェース (SWD)
• ビット操作エンジン (BME)
セキュリティ・インテグリティ・モジュール
• チップごとに 64 ビット 独自の識別番号 (ID)
人と機械のインターフェース
• 最大 57 つの汎用入力/出力 (GPIO)
• 2 つの最大 8 ビット キーボード 中断 モジュール (KBI)
• 外部中断 (IRQ)
アナログモジュール
• 最大16チャネルの12ビットSARADC,ストップモードでの動作,オプションのハードウェアトリガー (ADC)
• 6ビットDACとプログラム可能な参照入力 (ACMP) を含む2つのアナログ比較器
計時器
• 1 つの6チャネルFlexTimer/PWM (FTM)
2つの2チャネルFlexTimer/PWM (FTM)
• 2チャネル周期中断タイマー (PIT)
• 1 つのリアルタイムクロック (RTC)
通信インターフェース
2つのSPIモジュール (SPI)
• 最大3つのUARTモジュール (UART)
• 1 つのI2Cモジュール (I2C)
S9KEAZN16AMLCRの応用
自動車
ディーゼルエンジンの管理
電気ポンプ
バイクエンジン制御ユニット (ECU) と小型エンジン制御
産業用
3相 ACインダクションモーター
ブラシレスDCモーター (BLDC) コントロール
モーション コントロール と ロボット
モータードライブ
常磁気同期モーター (PMSM)
