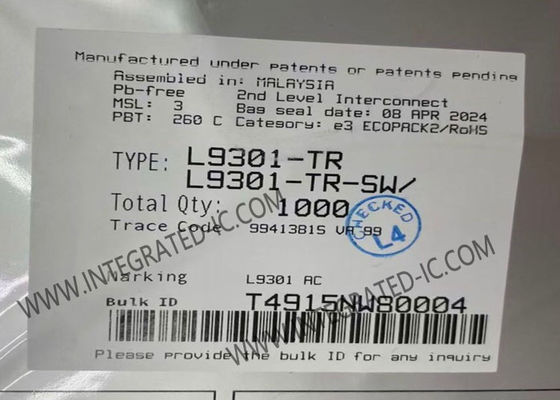

L9301-TR 自動車オクトル低サイドドライバー 統合回路チップ 8 ドライバー 8 出力 2.2 A 出力電流 PowerSSO-36 パッケージ

L9301-TR は、PWM 負荷駆動用の再循環ダイオードとして PowerMOS を内蔵した、SPI (シリアルペリフェラルインターフェース) 制御のオクタールチャネルで、4 つのハイ/ローサイドドライバと 4 つのローサイドドライバを備えています。

L9301-TR には、12 個の PowerMOS が含まれています。4 つの構成可能なハイ/ローサイドドライバ (Ronmax = 0.6 Ω、DRN1-4、SRC1-4)、4 つのローサイドドライバ (Ronmax = 0.6 Ω、OUT1-4)、および 4 つのローサイドドライバ (Ronmax = 0.3 Ω、OUT5-8) です。

• AEC-Q100 認定
• 8 つの PowerMOS を以下のように構成可能:
  • 8 つのローサイド ON-OFF、RON(max) = 0.3 Ω @ Tj = 175 ℃
  • ハイ/ローサイド PWM、RON(max) = 0.6 Ω @ Tj = 175 ℃、および 4 つのローサイド、RON(max) = 0.3 Ω @ Tj = 175 ℃
• 動作バッテリー供給電圧 5 V ～ 18 V
• 動作 Vdd 供給電圧 4.75 V ～ 5.25 V
• ロジック入力 TTL/CMOS 互換
• 出力電圧クランプ 37 V typ. (ローサイド構成)
• 出力制御および診断データ通信用の SPI インターフェース
• 8 つの出力用の追加 PWM 入力
• 過熱保護
• オープン負荷、GND 短絡、VB 短絡
• 各チャネルのラッチまたはアンラッチモードでの過電流診断
• EMC 特性の改善のための制御 SR

• 車載用
• ボディと利便性
• シャーシと安全性
• ICE 用パワートレイン
