商品の詳細:
|
| 部品番号: | F280025CPTSR | コア：: | C28x |
|---|---|---|---|
| プログラムメモリサイズ：: | 128 kb | データRAMサイズ：: | 24 KB |
| データバス幅：: | 32ビット | ADC解像度：: | 2人のx12ビット |

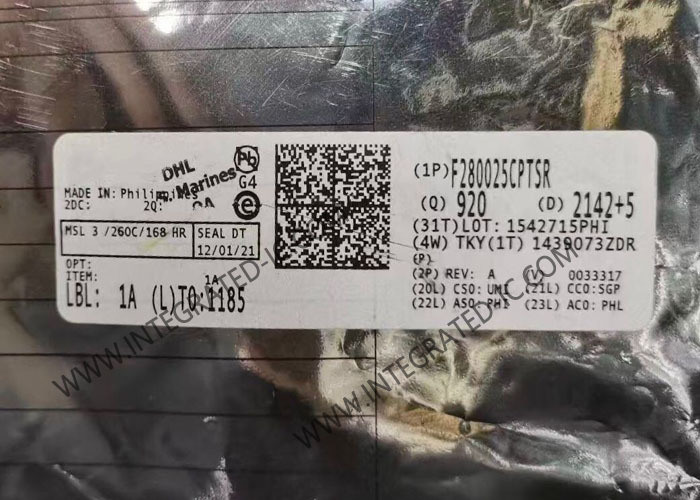

F280025CPTSR マイクロコントローラ MCU 32ビット 100MHz C2000TM マイクロコントローラ LQFP-48
製品説明 F280025CPTSR
F280025CPTSRは,以下のものを含め,しかしこれに限定しない,電力電子機器における効率化のために設計されたスケーラブルな超低レイテンシーデバイスのC2000TMリアルタイムマイクロコントローラファミリーのメンバーである.高電力密度高周波のスイッチング,そしてGaNとSiC技術の利用を支援する.
F280025CPTSRの仕様
|
コアプロセッサ
|
C28x
|
|
コアサイズ
|
32ビット
|
|
スピード
|
100MHz
|
|
接続性
|
CANbus,I2C,LINbus,SCI,SPI,UART/USART など
|
|
周辺機器
|
ブラウンアウト検出/リセット,POR,PWM,WDT
|
|
I/O の数
|
14
|
|
プログラムメモリサイズ
|
128KB (64K x 16)
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
RAM サイズ
|
12K × 16
|
|
電圧 - 供給 (Vcc/Vdd)
|
1.14V ~ 1.32V
|
|
データ変換機
|
A/D 14x12b; D/A 2x12b
|
|
オスイレーター型
|
内部
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
F280025CPTSRの特徴
TMS320C28x 32 ビット DSP コア 100MHz
IEEE 754 フローティングポイントユニット (FPU)
素早く整数分解 (FINTDIV) をサポートする
trigonometric 数学単位 (TMU)
非線形比例積分派生数 (NLPID) 制御のサポート
CRCエンジンと指示書 (VCRC)
10つのハードウェア障害点 (ERAD)
チップ内メモリ
128KB (64KW) のフラッシュ (ECC保護)
24KB (12KW) の RAM (ECCまたは対等保護)
双区間のセキュリティ
時計とシステム制御
2つの内部0ピンの10MHzオシレーター
クリスタルオシレーターまたは外部クロック入力
ウィンドウウォッチドッグタイマーモジュール
時計検知回路が欠けている
双時計比較器 (DCC)
単一の 3.3V 供給
内部VREG生成
ブルーナウトリセット (BOR) 回路
システム周辺機器
6チャネルダイレクトメモリアクセス (DMA) コントローラー
43個別にプログラム可能な多重複式通用入力/出力 (GPIO) ピン
アナログピンに 16 つのデジタル入力
強化された周辺断絶拡張 (ePIE)
多重低電力モード (LPM) のサポート
組み込みリアルタイム分析と診断 (ERAD)
単一の識別番号 (UID)
通信用周辺機器
"つの電力管理バス (PMBus) インターフェース
2つの相互統合回路 (I2C) インターフェース
1つの制御エリアネットワーク (CAN) バスポート
2つのシリアル・ペリフェラル・インターフェイス (SPI) ポート
UART に対応するシリアル通信インターフェース (SCI)
2つのUART対応のローカル・インターコネクト・ネットワーク (LIN) インターフェース
1つの送信機と1つの受信機 (最大200Mbps) の高速シリアルインターフェース (FSI)
アナログシステム
2つの3.45MSPS,12ビットアナログからデジタル変換器 (ADC)
最大16の外部チャンネル
ADCごとに4つの統合された後処理ブロック (PPB)
4つのウィンドウ付き比較装置 (CMPSS) と12ビット参照デジタル・アナログ変換器 (DAC)
デジタル障害フィルター
強化された制御周辺機器
高解像度 (150ps解像度) を有する8つのチャンネルを持つ 14つのePWMチャンネル
統合型デッドバンドサポート
統合されたハードウェア・トラップ・ゾーン (TZ)
強化捕獲 (eCAP) の3つのモジュール
高解像度キャプチャ (HRCAP) の3つのeCapモジュールのうちの1つで利用可能
CW/CCW動作モードをサポートする2つの拡張四角点エンコーダーパルス (eQEP) モジュール
構成可能な論理ブロック (CLB)
既存の周辺機能の拡張
ポジションマネージャーソリューションをサポート
ホストインターフェースコントローラ (HIC)
外部ホストから内部メモリへのアクセス
背景 CRC (BGCRC)
32ビットデータで1サイクルCRC計算
診断機能
自己テスト (MPOST) の記憶力
ハードウェア内蔵自己テスト (HWBIST)
F280025CPTSRの適用
工業用モータードライブ
モーター制御
ソーラーインバーター
デジタルパワー
電気自動車と輸送
センサーと信号処理
