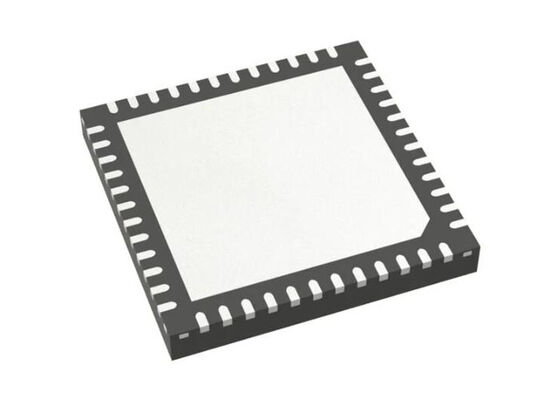

STM32WB35CCU6A マイクロコントローラー MCU
STM32 ワイヤレス MCU 2.4GHz 低功率マルチプロトコル ワイヤレス マイクロコントローラー
製品概要
STM32WB35CCU6Aは,Bluetooth® Low Energy SIG仕様5.4およびIEEE 802に対応する強力な無線を組み込み,多プロトコルのワイヤレスおよび超低電力デバイスである.15.4-2011. リアルタイム低層操作用の専用ARM® Cortex®-M0+を搭載している.
このマイクロコントローラは,極低電力操作のために設計され,高性能のArm® Cortex®-M4 32ビットRISCコアに基づいており,最大64MHzで動作します.核心には,単一の精度データ処理をサポートする浮遊点ユニット (FPU) が含まれています.,完全なDSP命令セット,および強化されたアプリケーションセキュリティのためのメモリ保護ユニット (MPU).
このデバイスには,最大512KBのフラッシュメモリ,最大96KBのSRAM,Quad-SPIフラッシュメモリインターフェイス,広範な強化I/Oおよび周辺機器を含む高速メモリが統合されています.
テクニカル仕様
| パラメータ |
仕様 |
| タイプ |
TxRx + MCU |
| RFファミリー/標準 |
802.15.4,BT |
| 議定書 |
BT V5 について3シグビー® |
| モジュレーション |
GFSK |
| 頻度 |
2.405GHz ~ 2.48GHz |
| データ速度は (最大) |
2Mbps |
| 電力出力 |
6dBm |
| 敏感性 |
-100dBm |
| メモリサイズ |
256kB フラッシュ 96kB SRAM |
| シリアルインターフェース |
ADC,I2C,SPI,UART,USART,USB |
| GPIO |
30 |
| 電圧供給 |
1.71V ~ 3.6V |
| 現行 - 受信 |
4.5mA ~ 7.9mA |
| 電流 - 送電 |
5.2mA ~ 12.7mA |
| 動作温度 |
-40°C ~ 85°C (TA) |
| マウントタイプ |
表面マウント |
| パッケージ/ケース |
48-UFQFN 露出パッド |
| 供給者のデバイスパッケージ |
48-UFQFPN (7x7) |
主要 な 特徴
ラジオ 能力
2.4 GHz RFトランシーバーでBluetooth®をサポートする 5.4IEEE 802 について15.4-2011 PHY と MAC
スレッド 1.3 と Zigbee® 3.0 のサポート
RX 感度: -96 dBm (Bluetooth® 1 Mbps の低エネルギー), -100 dBm (802.15.4)
プログラム可能な出力 1 dB ステップで + 6 dBm まで
BOM を減らすための統合バルーン
2 Mbps のデータ 速度 の サポート
ARM® 32ビットCortex® M0+CPU 専用リアルタイムラジオ層
電力制御のための正確な RSSI
ETSI EN 300 328, EN 300 440, FCC CFR47 Part 15 および ARIB STD-T66 に準拠していること
外部PAのサポート
付属チップの付属チップ (IPD)
超低電力プラットフォーム
1.71から3.6Vの電源範囲
-40°Cから85/105°Cの温度範囲
13 nA シャットダウンモード
600 nA 待機モード + RTC + 32 KB RAM
2.1 μA 停止モード + RTC + 256 KB RAM
アクティブモードMCU: RFとSMPSがオンであるとき < 53 μA/MHz
ラジオ: Rx 4.5 mA / Tx 0 dBm 5.2 mA
主要なパフォーマンス
ARM® 32 ビット Cortex®-M4 CPU と FPU
0等待状態のフラッシュ実行のための適応的リアルタイムアクセラレータ
周波数最大64MHzまで
MPU,80 DMIPS,DSPの指示
1.25 DMIPS/MHz (ドライストーン2.1)
219.48 CoreMark® (3.43 CoreMark/MHz 64 MHz で)
303 ULPMarkTM CPスコア
メモリとストレージ
セクター保護 (PCROP) を備えた最大1MBのフラッシュメモリ
64 KB ハードウェア パリティチェックで最大 256 KB の SRAM
20×32ビットバックアップレジスタ
USART,SPI,I2C,USBインターフェースをサポートするブートローダー
OTA (無線通信) Bluetooth® Low Energy と 80215.4 更新能力
Quad SPI メモリインターフェースとXIP
1 Kbyte (128 単語のダブル) OTP
アナログ周辺機器
12 ビット ADC 4.26 Msps,ハードウェアオーバーサンプリングで16 ビットまで
2x超低功率比較機
正確な2.5Vまたは2.048Vの基準電圧のバッファリング出力
1.62Vまで動作する
