商品の詳細:
|
| 部品番号: | HR1000AGS | 出力の数：: | 2出力 |
|---|---|---|---|
| 入力電圧-min：: | 13V | 入力電圧-max：: | 15.5V |
| 静止電流:: | 1.5 Ma | スイッチング周波数:: | 600のkHz |
| ハイライト: | 600kHz 集積回路チップ,13Vから15.5VのICチップ,50%の作業サイクル共鳴半ブリッジコントローラ |
||

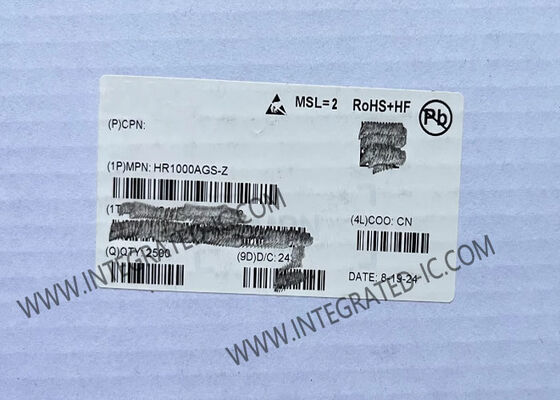

HR1000AGS 集積回路チップ 600kHz 13V から 15.5V レゾナント・ハフブリッジコントローラ
HR1000AGSの製品説明
HR1000AGSは,リゾーナンスの半ブリッジトポロジーのために特別に設計されたコントローラです.
補完信号を 50% の作業サイクルで2つの補完ゲート信号間の内部固定デッドタイム350nsは,一時的な間にゼロ電圧の切り替えを保証し,高周波操作を可能にします.
HR1000AGSの仕様
|
出力隔離
|
孤立した
|
|
内部スイッチ (s)
|
違う
|
|
トポロジー
|
ハーフブリッジ
|
|
電圧 - 供給 (Vcc/Vdd)
|
13V ~ 15.5V
|
|
作業サイクル
|
50%
|
|
周波数 - 切り替える
|
600kHzまで
|
|
欠陥対策
|
熱さ や 電圧 を 超え て いる
|
|
制御機能
|
柔らかいスタート
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
HR1000AGS の特徴
50%の作業サイクル,共鳴半橋変換器の可変周波数制御
350ns 固定デッドタイム
統合されたブートストラップダイオードと高dV/dt免疫性を持つ600Vハイサイドゲートドライバー
1.5A/2A 高側および低側ゲートドライバーの両方のソース/シンク容量
高精度オシレーター
600kHzまで動作する
調整可能な最大および最小切換周波数
2階層の電流過剰保護:
プログラム可能な持続時間を持つ周波数シフトとロック式シャットダウン
遠隔操作でオン/オフとBOピンでブラウンアウト保護
簡単に保護を実行するためのロック式無効入力
内部熱停止
PFCコントローラとのインターフェース
軽荷重でプログラム可能なバーストモード操作
単調な出力電圧上昇のための非線形ソフトスタート
SO-16 パッケージ
HR1000AGSの適用
LCDテレビとPDPテレビ
デスクトップPCとサーバー
テレコム SMPS
AC-DC アダプター,オープンフレーム SMPS
ビデオゲームコンソール
電子照明のバラスト
