TC58NVG1S3HBAI6 2 Gbit パラレル NAND フラッシュメモリチップ、VFBGA67 パッケージ、同期タイミング

TC58NVG1S3HBAI6 2 Gbit パラレル NAND フラッシュメモリチップ、VFBGA67 パッケージ、同期タイミング
TC58NVG1S3HBAI6 2 Gbit パラレル NAND フラッシュメモリチップ、VFBGA67 パッケージ、同期タイミング

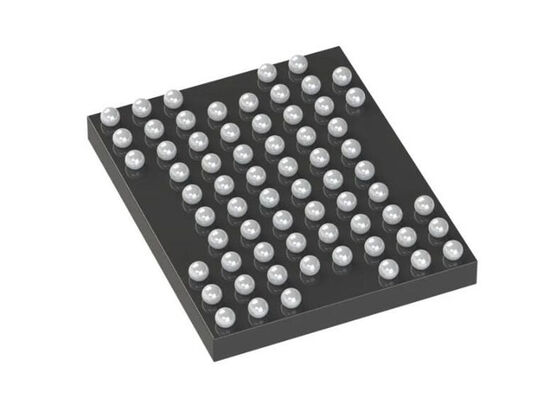

大画像 :  TC58NVG1S3HBAI6 2 Gbit パラレル NAND フラッシュメモリチップ、VFBGA67 パッケージ、同期タイミング

商品の詳細:
起源の場所: CN
ブランド名: Original Factory
証明: Lead free / RoHS Compliant
モデル番号: TC58NVG1S3HBAI6
お支払配送条件:
最小注文数量: 10
価格: Contact for Sample
パッケージの詳細: VFBGA-67
受渡し時間: 5~8営業日
支払条件: T/T、L/C、ウェスタンユニオン

TC58NVG1S3HBAI6 2 Gbit パラレル NAND フラッシュメモリチップ、VFBGA67 パッケージ、同期タイミング

記述
部品番号: TC58NVG1S3HBAI6 メモリサイズ: 2 Gbit
組織: 256のM X 8 タイムタイプ: シンクロン
データバス幅: 8ビット アクティブ読み取り電流 - 最大: 30mA
ハイライト:

2Gbit NAND フラッシュメモリチップ

,

パラレル NAND フラッシュ IC

,

VFBGA67 メモリ IC チップ

TC58NVG1S3HBAI6 メモリICチップ
2Gbit パラレル NAND フラッシュメモリチップ VFBGA67 パッケージ
製品概要
TC58NVG1S3HBAI6は単一の 3.3V 2Gbit (2,281,701NAND 電動消去可能・プログラム可能な読み取り専用メモリ (NAND E2PROM) (2048 + 128) バイト × 64 ページ × 2048 ブロックに分類.このデバイスは,2176バイトの静的レジスタを2つ搭載し,レジスタとメモリセル配列間のプログラムと読み込みデータ転送を2176バイトの増幅で可能にします削除操作は単一ブロック単位で実行されます (128 Kbyte + 8 Kbyte: 2176 byte × 64ページ).
テクニカル仕様
パラメータ 仕様
メモリタイプ 不揮発性
メモリ形式 フラッシュ
テクノロジー FLASH - NAND (SLC)
メモリサイズ 2Gbit
記憶 の 組織 256M × 8
メモリインターフェース パラレル
サイクルの時間 - 単語,ページ 25ns
アクセス時間 25 ns
電圧供給 2.7V~3.6V
動作温度 -40°C ~ 85°C (TA)
マウントタイプ 表面マウント
パッケージ/ケース 67-VFBGA
供給者のデバイスパッケージ 67-VFBGA (6.5×8)
主要 な 特徴
  • 組織: x8
  • メモリセル配列: 2176 x 128K x 8
  • レジスタ: 2176 x 8
  • ページサイズ: 2176バイト
  • ブロックサイズ: (128K x 8K) バイト
  • 有効なブロック数: 最低 2008ブロック,最大 2048ブロック
  • 電源:VCC:2.7Vから3.6V
  • アクセス時間: 25 μs 最大で登録するセルアレイ
  • 読み込みサイクル時間: 25 ns min (CL=50pF)
  • 512バイトごとに8ビットECCが必要です.
