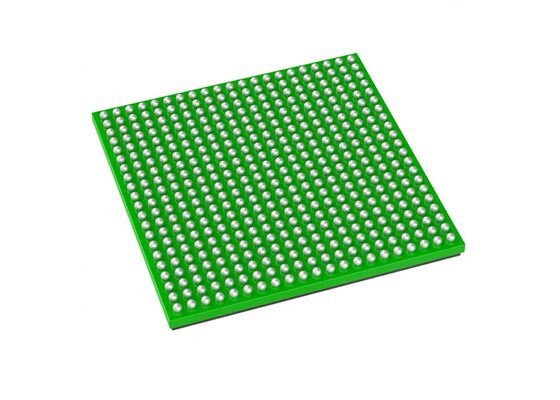

AM2432BKFGHIALXR Sitara マイクロコントローラー MCU 800 MHz デュアルコア 産業グレード モータードライブおよびPLC用

AM2432BKFGHIALXR マイクロコントローラー MCU 800 MHz 双コア シタラTM マイクロコントローラー 293-VFBGA

AM2432BKFGHIALXRの製品説明
AM2432BKFGHIALXRは,SITARAの工業級ポートフォリオを高性能マイクロコントローラに拡張しています. AM243xデバイスは,産業用アプリケーションのために構築されています.モータードライブやリモート I/O モジュールなどリアルタイム通信と処理の組み合わせが必要です.

AM2432BKFGHIALXRの仕様

AM2432BKFGHIALXRの特徴
最大2×2コアArm Cortex-R5FMCUサブシステム,最大800MHzで動作し,リアルタイム処理に高度に統合されている
二コアアームコルテックス-R5Fクラスタは,二コアおよび単コア操作をサポートする
32KB Iキャッシュと 32KB Dキャッシュ R5Fコアごとに,すべてのメモリでSECDED ECC
シングルコア:クラスターごとに 128KB TCM (R5Fコアごとに 128KB TCM)
デュアルコア:クラスターごとに 128KB TCM (R5Fコアごとに 64KB TCM)
1×シングルコアアームコーテックス-M4F MCU 最大400MHz
256KB SRAM と SECDED ECC
2MBまでのオンチップRAM (OCSRAM) とSECDEDECC:
256KB の増幅で 8 個の別々のメモリバンクに分割できます
各メモリバンクは,ソフトウェアタスクのパーティショニングを容易にするため,単一のコアに割り当てることができます.
DDRサブシステム (DDRSS)
LPDDR4,DDR4メモリタイプをサポート
16 ビットデータバスとインラインECC
1600 MT/sまでの速度に対応する
デバイス管理セキュリティコントローラ (DMSC-L)
中央化 SoC システム コントローラー
初期起動,セキュリティ,クロック/リセット/電力管理を含むシステムサービスを管理する
メッセージマネージャーで様々な処理ユニットとの通信
使用されていない周辺機器の最適化のための簡素化されたインターフェース
JTAGおよびTraceインターフェースを通じてオンチップデバッグ機能)
データ移動サブシステム (DMSS)
ブロックコピー DMA (BCDMA)
パケットDMA (PKTDMA)
安全なプロキシ (SEC_PROXY)
リング加速器 (RINGACC)
時間同期サブシステム
中央プラットフォーム時間同期 (CPTS) モジュール
計時器の管理者 (TIMERMANAGER) 1024の計時器
時間同期と比較イベントを中断するルーター
2× ギガビット産業通信サブシステム (PRU_ICSSG)
プロフィネット IRT,プロフィネット RT,EtherNet/IP,EtherCAT,タイムセンシティブネットワーク (TSN) および他のネットワークプロトコルのオプションサポート
10/100Mb PRU-ICSS との裏向互換性
各PRU_ICSSGには以下の内容が含まれます.
3× PRU RISC Cores per Slice (2× Slice per PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG) (PRU_ICSSG)
一般用途のPRUコア (PRU)
PRUリアルタイムユニットコア (PRU-RTU)
PRU 送信コア (PRU-TX)
各PRUコアは以下の機能をサポートします.
ECC のインストラクション RAM
横のRAM
選択可能な蓄電器 (MAC) を備えた増倍器
CRC16/32 ハードウェアアクセラレータ
ビッグ/リトルエンディアン変換のためのバイトスワップ
UDP チェックサムのためのSUM32 ハードウェアアクセラレータ
予防支援のためのタスクマネージャー
2× イーサネット ポートまで
RGMII (10/100/1000)
MII (10/100)
3つのデータRAMとECC
30 × 32 ビットレジスタのスクラッチパッドメモリの8つのバンク
割り込みコントローラとタスクマネージャー
2×64ビット産業用イーサネット周辺機器 (IEP) 時間スタンプおよび他の時間同期機能
18× シグマ・デルタフィルターモジュール (SDFM) インターフェース
短回路論理
超電流論理
6× 多プロトコル位置エンコーダーインターフェース
1× 強化キャプチャモジュール (ECAP)
16550対応 UART
12Mbps PROFIBUS をサポートする専用 192MHz クロック
セキュアブートサポート
ハードウェアによる信頼の根 (Root-of-Trust,RoT)
バックアップキーを介して RoT を切り替えるサポート
買収保護,知的財産保護,反転防止の支援
鍵とセキュリティ管理のためのセキュリティコプロセッサ (DMSC-L),セキュリティのための専用デバイスレベルのインターコネクト
安全な監視犬/タイマー/IPC
隔離のための広範なファイアウォールサポート
暗号加速がサポートされています
セッション認識暗号エンジン,受信データストリームに基づいてキー・マテリアルを自動的に切り替える能力
暗号化コアをサポート
AES 128-/192-/256-ビットキーサイズ
SHA2 224-/256-/384-/512-ビットキーサイズ
リアルランダムナンバージェネレーターで DRBG
PKA (パブリックキーアクセラレータ) は,安全な起動のための RSA/ECC 処理を支援する
セキュリティのデバッグ
安全なソフトウェア制御デバッグアクセス
セキュリティ認識のデバッグ
6×インター統合回路 (I2C) ポート
9×ユニバーサルアシンクロン受信/送信 (UART) モジュール
1×12ビット アナログ・デジタル変換器 (ADC)
4MSPSまで設定可能なサンプリング速度
8 × マルチプレックス アナログ入力
7×多チャンネルシリアル周辺インターフェース (SPI) コントローラー
3× 一般用途のI/O (GPIO) モジュール
9× 拡張パルス幅調節器 (EPWM) モジュール
3×強化キャプチャ (ECAP) モジュール
3× 強化された四角式エンコーダーパルス (EQEP) モジュール
2× 完全 CAN-FD サポートのモジュール式コントローラエリアネットワーク (MCAN) モジュール
2× 急速シリアルインターフェイストランスミッター (FSITX) コア
6× 急速シリアルインターフェイス受信機 (FSIRX) カー

AM2432BKFGHIALXRの用途
プログラム可能な論理制御器 (PLC)
モータードライブ
リモート I/O
工場自動化ロボット
産業用ロボットと協働ロボット
状態監視ゲートウェイ
通信モジュール
フィールド送信機
試験と測定
産業用モバイルロボット
家庭自動化ロボット
一般目的の管理者
