商品の詳細:
|
| 部品番号: | LT8708EUHG | 出力の数：: | 1出力 |
|---|---|---|---|
| スイッチング周波数:: | 400kHz | デューティサイクル-max：: | 80% |
| 出力電圧:: | 1.3V～80V | 出力電流:: | 15A |
| ハイライト: | 80V 集積回路チップ,双方向バックブーストコントローラ,400 kHz DC/DC コントローラ |
||

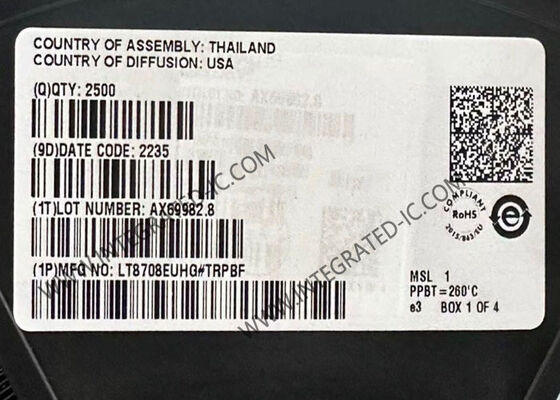

LT8708EUHG 統合回路チップ 80V 同期 4 スイッチ バックブースト DC/DC コントローラー
製品説明 LT8708EUHG
LT8708EUHGは,同期で4つのスイッチを搭載した,両方向のバックブーストDC-DCコントローラ (外部N-MOSアーキテクチャを備えた) である.24V/48Vのヒューマノイドロボットの二重電池エネルギー貯蔵用の電源管理ICとして特別設計セルボブレーキエネルギー回収,および多電圧レール双方向変換アプリケーション
LT8708EUHGは,出力電圧よりも高く,より低く,またはそれと同等である入力電圧から動作する高性能バックブーストスイッチングレギュレーターコントローラである.バッテリー/コンデンサータバックアップシステムおよびVOUTの規制を必要とする他のアプリケーションにおける双方向電源変換を簡素化するための機能が含まれています.変換器の入力と出力側のために,前向きと逆向きの電流を監視し,制限することができます. すべての4つの電流制限 (前向きの入力,逆向きの入力,前向き出力と逆向き出力) は,PCBの4つのレジスタを使用して独立して設定できます..
LT8708EUHGの仕様
|
アウトプットタイプ
|
トランジスタドライバ
|
|
機能
|
ステップアップ/ステップダウン
|
|
アウトプット設定
|
陽性だ
|
|
トポロジー
|
バック・ブースト
|
|
アウトプットの数
|
1
|
|
生産段階
|
2
|
|
電圧 - 供給 (Vcc/Vdd)
|
2.8V~80V
|
|
周波数交換
|
100kHz~400kHz
|
|
作業周期 (最大)
|
80%
|
|
シンクロノスリクティファイヤー
|
そうだ
|
|
時計同期
|
そうだ
|
|
動作温度
|
-40°C ~ 125°C
|
LT8708EUHGの特徴
シングルインダクターは,VINをVUTより上,下,または等しくすることができます.
6つの独立した規制形態
VIN電流 (前向きと逆向き)
VOUT 電流 (前向きと逆向き)
VINとVOUT電圧
前向と逆向の不連続伝導モードがサポートされる
切り替え中にMODEとDIRピンを変更する
VINCHIP範囲 2.8V (EXTVCC > 6.4V 必要) から 80V
VOUT範囲:1.3Vから80V
同期直直し:99%まで効率性
高圧ピン間隔付き40リード (5mm × 8mm) QFNと64リード (10mm × 10mm) eLQFPで利用可能
AEC-Q100 自動車用途に適格
LT8708EUHGの適用について
高電圧バック・ブースト変換機
二方向充電システム
自動車用48Vシステム
