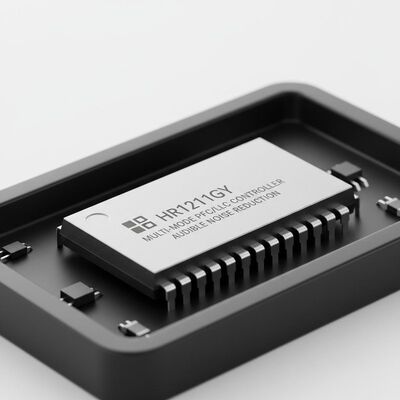

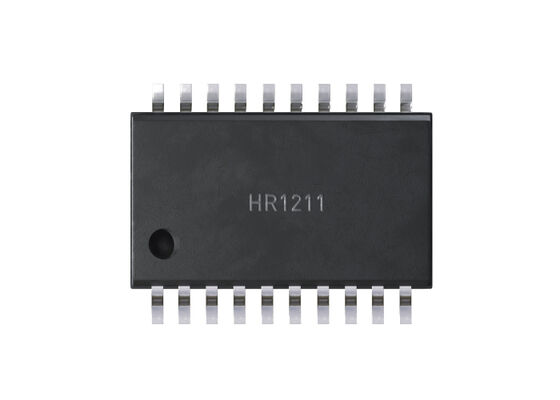

HR1211GY 統合回路チップ
多モードPFCと電流モードLCコントローラ プログラム可能な音響低減制御
HR1211GYは,UARTインターフェイスで構成可能な多モードPFCと電流モードLLCコンボコントローラである.省エネ技術は,全操作範囲で最適化された効率を達成するのに役立ちます.
製品概要
PFC制御器は,ハイブリッドCCM/DCM操作を達成するために,特許を取得したデジタル平均電流制御スキームを使用します.CCMはピークMOSFET電流を削減し,制御器はより広い負荷範囲で使用できます. 軽荷重下では,DCMはより優れた効率のためにスイッチ周波数を低下させる.バーストモードには,設定可能なデジタルソフトスイッチがあり,軽荷重効率と音響の両方を向上させる.
安定性や迅速な応答を達成するために,LLC段階では電流モード制御が実装される.異なる負荷条件に基づいて,3つの動作モードが実装される:安定状態,スキップ,そしてバーストモード低負荷で,デジタル,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子,電子周波数制御バーストモードが適用され,スイッチする電源損失と音響ノイズの両方を減らす.適応式デッドタイム調整 (ADTA) と容量モード保護 (CMP) も,容量モード操作なしでゼロ電圧スイッチ (ZVS) を保証するために適用されます.
HR1211GYは内部高電圧電流源を搭載し,従来の電源電源抵抗器や外部回路は必要ありません.高電圧 (HV) 電流源は,AC入力が停止したとき,X電容器放電器として実装することができます容積電阻は不要です
保護には,熱停止 (TSD),PFC オープンループ保護 (OLP),超電圧保護 (OVP),超電流制限 (OCL),LLC 超電流保護 (OCP),SO ピン保護,超電力の保護 (OPP).
主要 な 利点
- 高効率のCCM/DCMマルチモードPFC制御 (軽負荷効率> 80%)
- <100mW 無負荷での電力の損失
- コンデンサータ電流補償による高出力因子 (>20%負荷で0.95)
- パラメータを設定するための UART インターフェースと GUI
テクニカル特徴
- 安定状態で500kHzまで周波数で動作する
- IEC62368とIEC60950で承認されたAC脱出時のスマートXコンデンサーター放電
- 内蔵高電圧スタートアップとXコンデンサター放電器
- PFC と LLC の デジタル 制御
- LLCの現在のモード制御
- 低音響騒音のためのLLCのための改善されたスキップモード制御
- 株式会社に対する適応性デッドタイム調整 (ADTA)
- 容量モード保護について
- 設定可能なソフトスタート
- 総合的な保護:ブラウンイン/ブラウンアウト,超電圧保護 (OVP),超電流保護 (OCP),オープンループ保護 (OLP)
